Descripción
Elementos de la cabina
La cabina se entrega desarmada, y embalada adecuadamente, en las siguientes siete piezas descriptas a continuación:
- Un Panel Lateral con Puerta: incluye la puerta con su cerradura especial de alta presión.
- Un Panel Lateral con Ventana: incluye ventana doble vidriado, artefacto de iluminación sin el plafón (cara interior), tecla de encendido de iluminación (cara interior), tablero de conexionado en ambas caras, toma múltiple de alimentación de equipos con cable para enchufar a la red y mesa rebatible.
- Un Panel Lateral Contrapuerta: panel ciego.
- Un Panel Lateral Contraventana: panel ciego.
- Un Panel Inferior del Piso: con roscas para colocar las patas regulables en altura.
- Un Panel Superior del Techo: panel ciego.
Una Caja de Accesorios que tendrá el siguiente contenido:
- Doce tornillos tirafondos laterales utilizados para el ajuste de los paneles laterales entre sí y sus doce arandelas planas.
- Ocho tornillos tirafondos superiores utilizados para el anclaje y ajuste del techo de la cabina y sus ocho arandelas planas.
- Un juego de tornillos chicos para el anclaje de los perfiles tipo “L” para terminación de las aristas de la cabina.
- Un juego de ganchos tipo “pitones L” para atornillar al interior de la cabina para soporte de los accesorios del audiómetro (auriculares, pastilla para vía ósea, etc.).
- Cuatro patas de goma de altura regulables para el piso de la cabina.
- Seis tuercas comunes y doce arandelas gruesas para ser utilizadas en el anclaje y ajuste de los paneles laterales entre sí.
Además, dentro de uno de los empaques de los paneles se encontrarán:
- Seis varillas roscadas de aproximadamente 1,10 mts de largo para el anclaje y ajuste de los paneles entre sí.
- Tres perfiles tipo “L” de aluminio utilizados para las terminaciones en las tres aristas visibles de la cabina.

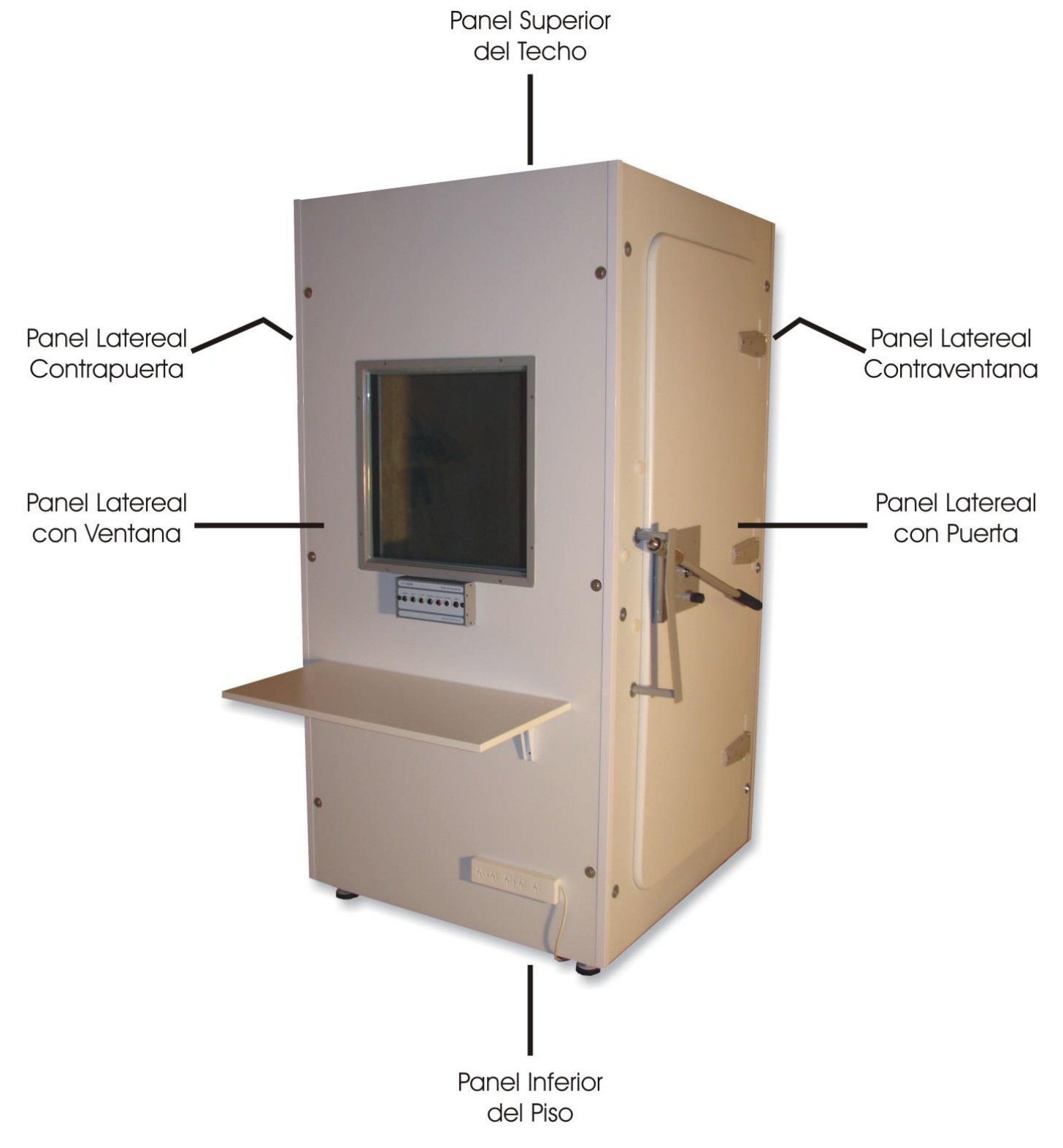

A continuación, en la Figura 2-1 se pueden ver los diferentes paneles descriptos anteriormente.
🔍
