Armado
Pasos para el armado
IMPORTANTE: antes de proceder al armado de la cabina, por favor lea detenidamente estas instrucciones.

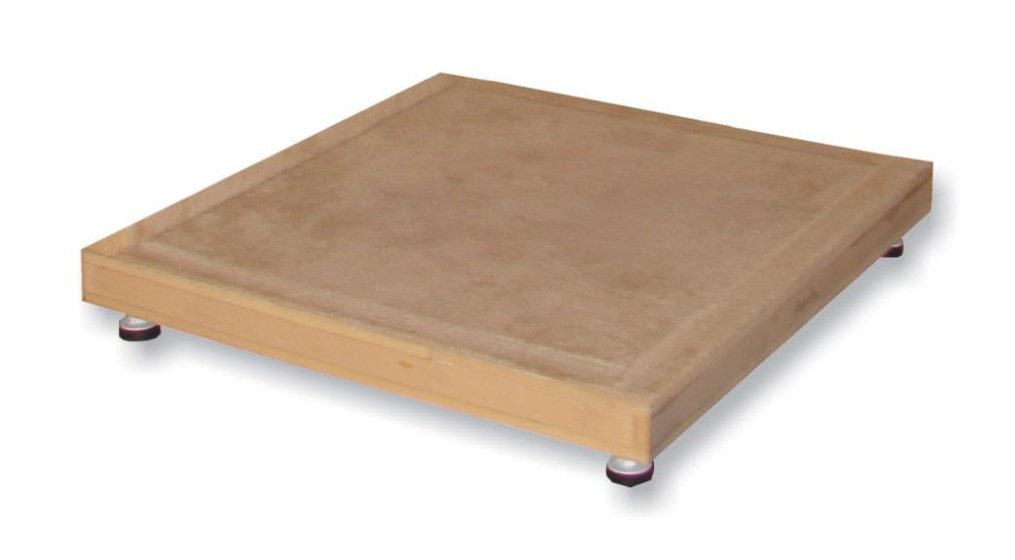

- Enrosque las patas de goma en los lugares correspondientes en el Panel Inferior del Piso (Figura 3-1).
🔍
- Coloque el Panel Inferior del Piso con las patas de goma correctamente atornilladas, en el lugar final donde va a quedar armada la cabina. Regule la altura del piso mediante la profundidad que coloca las patas de modo tal de obtener un asiento parejo en los 4 extremos. Es importante tener en cuenta que si luego del armado, desea poder desplazar la cabina algunos centímetros deberá colocar algún material deslizable debajo de las patas del piso (lámina de PVC, etc.) y asegurarse de que se deslice fácilmente. De todas maneras, esta maniobra no es recomendable debido al peligro potencial de quebrar una pata. La cabina armada tiene un peso cercano a los 350 Kg., por lo tanto una vez armada es muy difícil su manipulación y es prácticamente inamovible.
IMPORTANTE: en caso de armar la cabina cerca de alguna pared, asegúrese de dejar un espacio suficiente entre la cabina y dicha pared. Lo recomendable es un espacio entre 30 o 40 cm, suficiente como para que una persona pueda acceder en él y realizar los ajustes de tornillos y tuercas que se deberán efectuar durante el armado y para la correcta limpieza e higienización del espacio entre la Cabina y la o las paredes.

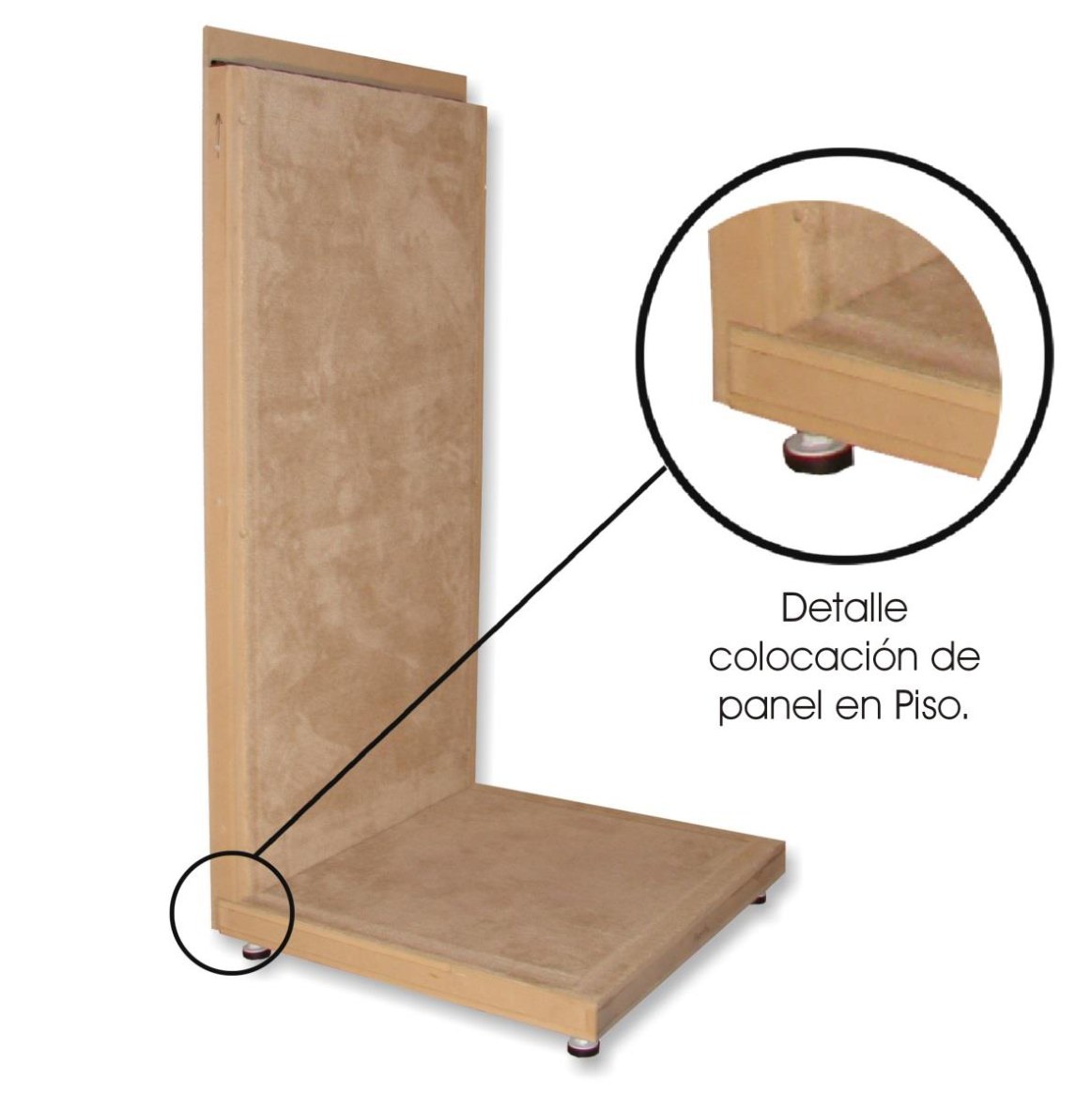

- Coloque el Panel Lateral Contrapuerta (en el packaging de la cabina está indicado el lado que va hacia abajo) sobre el Panel Inferior Piso, del lado que corresponda (opuesto a donde se quiere que abra la puerta) y en el lugar correspondiente a dejar la cabina. Verificar que el ala de dicho panel quede lo más cerca posible del borde del piso, como lo indica la Figura 3-2. Éste debe calzar lo más ajustadamente posible.
Luego haga lo mismo con el Panel Lateral Contraventana, verifique que quede bien apoyado al Piso y que quede como lo indica la Figura 3-3.

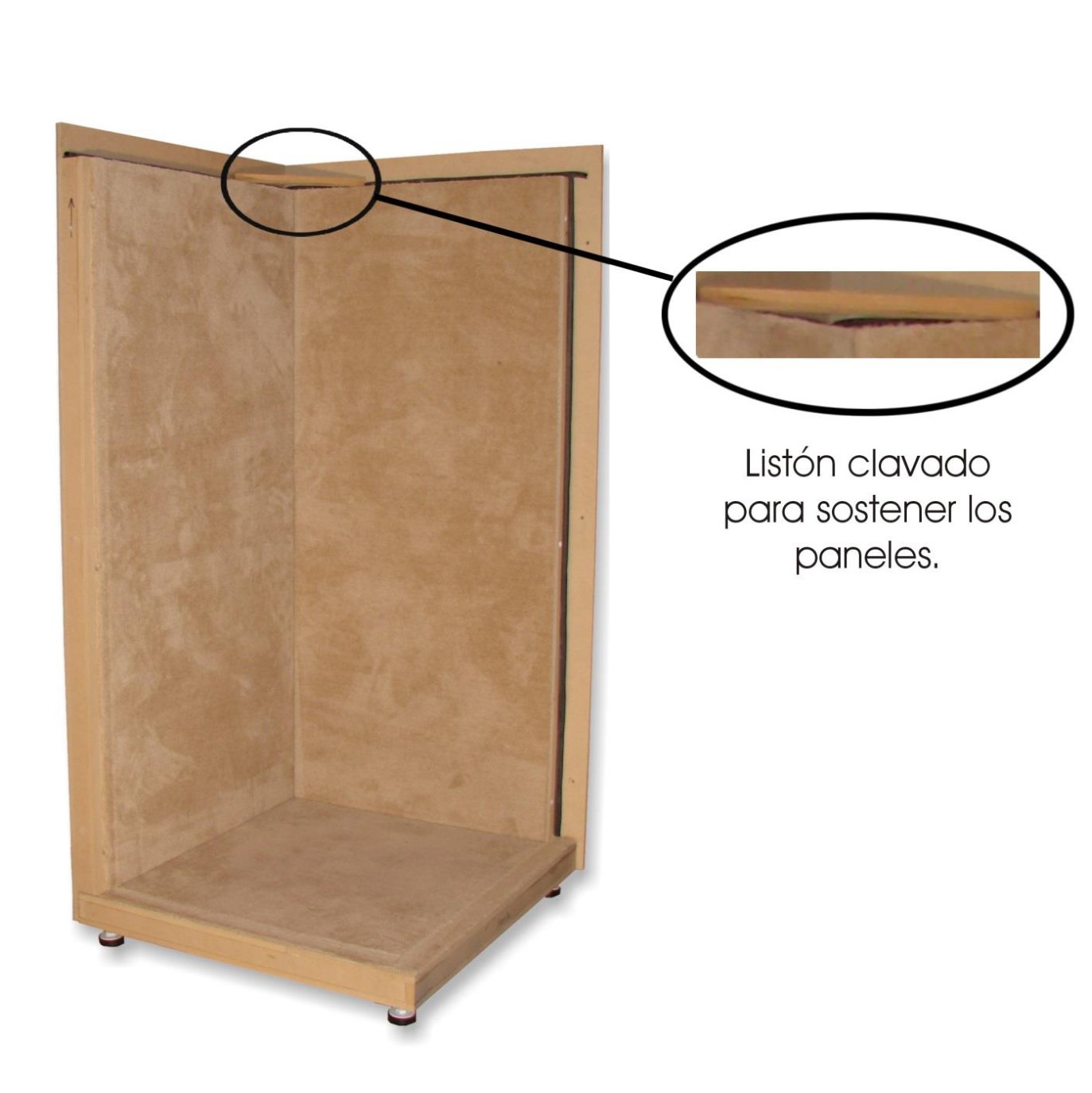

IMPORTANTE: para sostener provisoriamente estos dos paneles, coloque en la parte superior un listón clavado a él en ángulo, como lo indica la Figura 3-3.
🔍
🔍

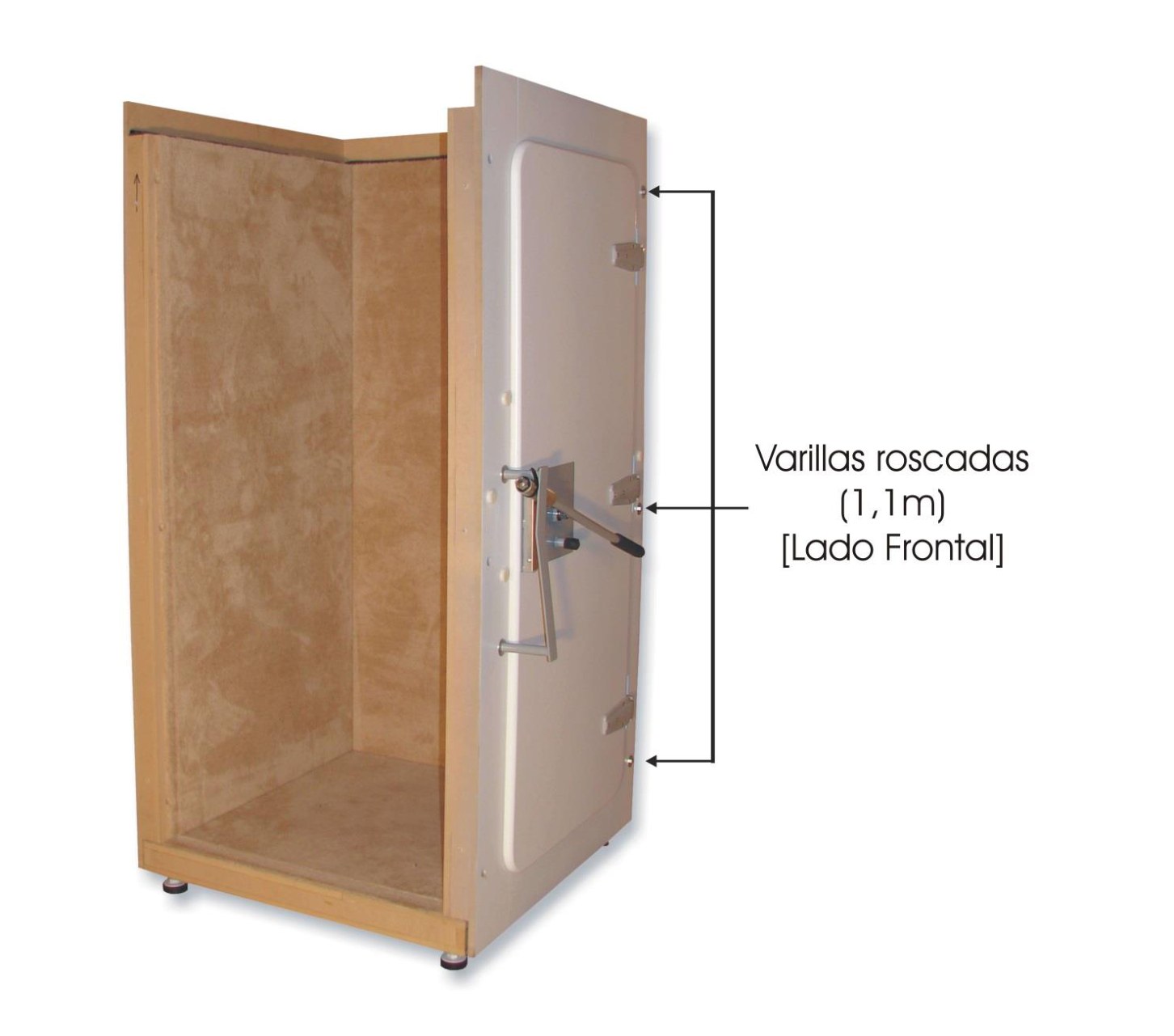

- Coloque el Panel Lateral con Puerta en el Piso de la Cabina, en el lugar correspondiente, asegurándose que quede bien colocado junto con el otro panel lateral que ya se encontraba colocado. A continuación, coloque una varilla roscada de 1,10 mts de largo, junto con una arandela gruesa (se encuentran dentro de la caja de accesorios) en cada uno de los agujeros pasantes que se encuentran en el marco del Panel, teniendo en cuenta que las cabezas de dichas varillas deberán quedar del lado frontal del panel de la puerta. En la parte trasera de la cabina (Panel Lateral Contrapuerta), colocar una arandela gruesa y una tuerca común, en cada uno de los extremos finales de las varillas roscadas, que fueron colocadas. En la Figura 3-4 se muestra como debe quedar ensamblado.

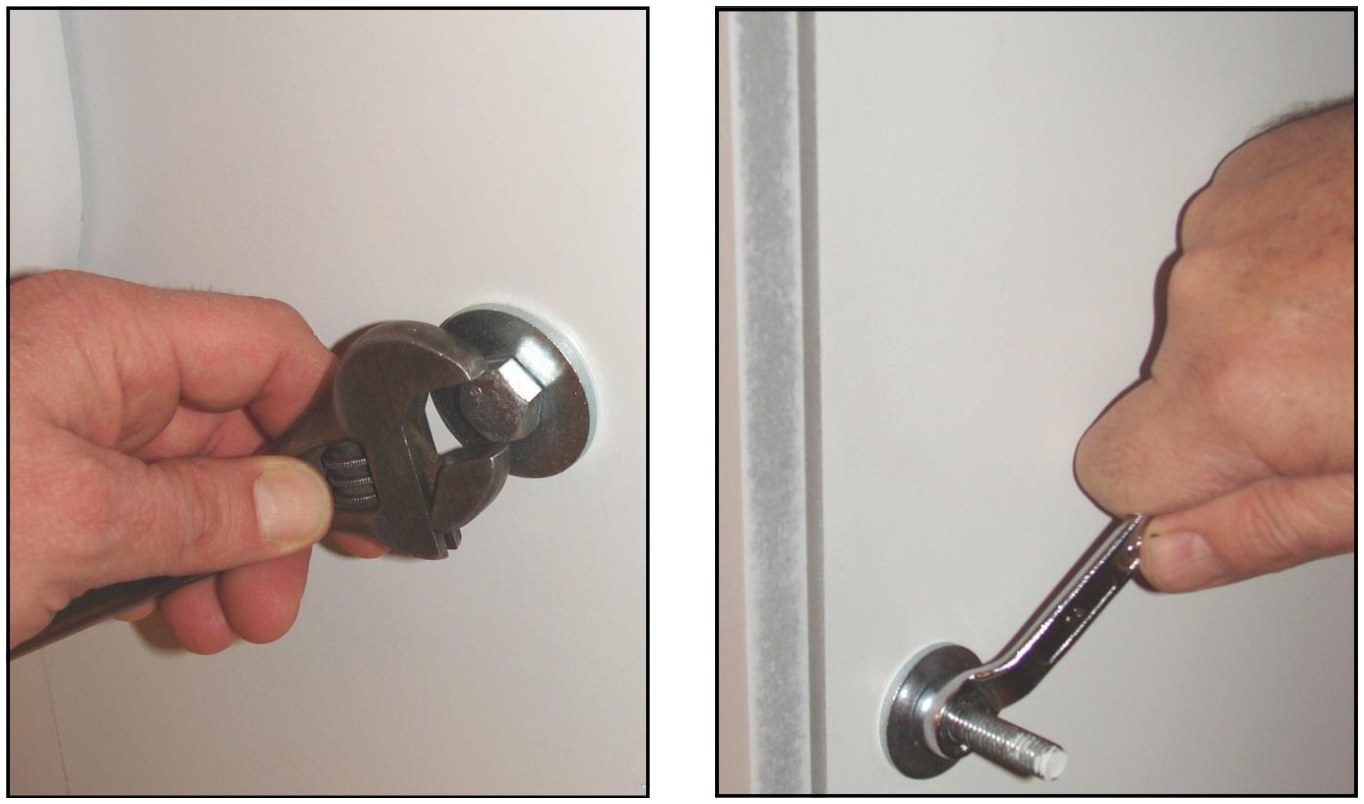

Ajuste suavemente las tuercas de estas tres varillas para que los paneles queden sujetos entre sí y aproximados. Es muy importante que NO ajuste mucho las tuercas en esta instancia. En la Figura 3-5 se muestra el detalle del ajuste de la varilla roscada en ambos extremos.
Luego de realizar esta operación, puede quitar el listón clavado en el Inciso 3 de este instructivo.
🔍
🔍
- Coloque el Panel Lateral con Ventana en el lugar correspondiente, y coloque las tres restantes varillas roscadas en los agujeros pasantes, al igual que se realizó en el Punto 4 de este instructivo. Ajuste suavemente las tuercas de estas tres varillas para que los paneles queden sujetos entre sí y aproximados. Es muy importante que NO ajuste mucho las tuercas en esta instancia.

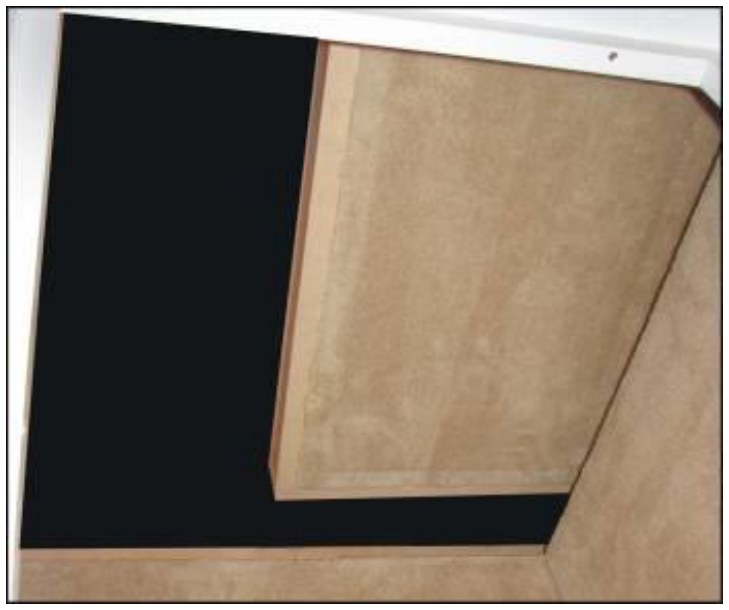

- Coloque el techo de la cabina con precaución, teniendo en cuenta la indicación escrita en él que dice “Puerta” que debe quedar del lado del Panel con Puerta. Una persona debe estar dentro de la Cabina para poder acomodarlo desde allí (Figura 3-6).
🔍
- Ajuste un poco las tuercas de las seis varillas roscadas pasantes colocadas en el Punto 4 y Punto 6.
- Coloque los 12 tirafondos laterales (se encuentran en la caja de accesorios) y ajuste un poco. Para ello deberá perforar un centímetro o menos con una mecha adecuada o bien golpearlos inicialmente para crear el agujero en el panel lateral.
- Coloque los ocho tornillos tirafondos superiores, con sus correspondientes arandelas planas (se encuentran en la caja de accesorios), en el Panel Superior del Techo para anclarlo y ajustarlo a la Cabina. Para ello deberá agujerear un centímetro o menos con una mecha adecuada en los paneles laterales, a través de los orificios pasantes que ya vienen realizados en el Techo.

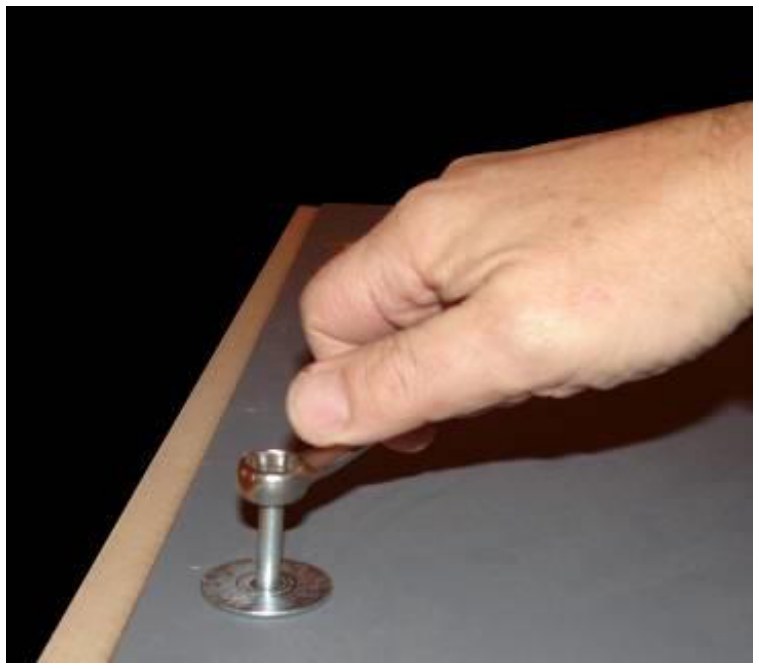

- Ajuste sucesivamente las tuercas de las varillas roscadas pasantes, colocadas en el Punto 4 y Punto 6, y los tirafondos laterales hasta que queden los paneles perfectamente cerrados entre sí. Luego ajuste a fondo los tirafondos del techo (Figura 3-7).
🔍

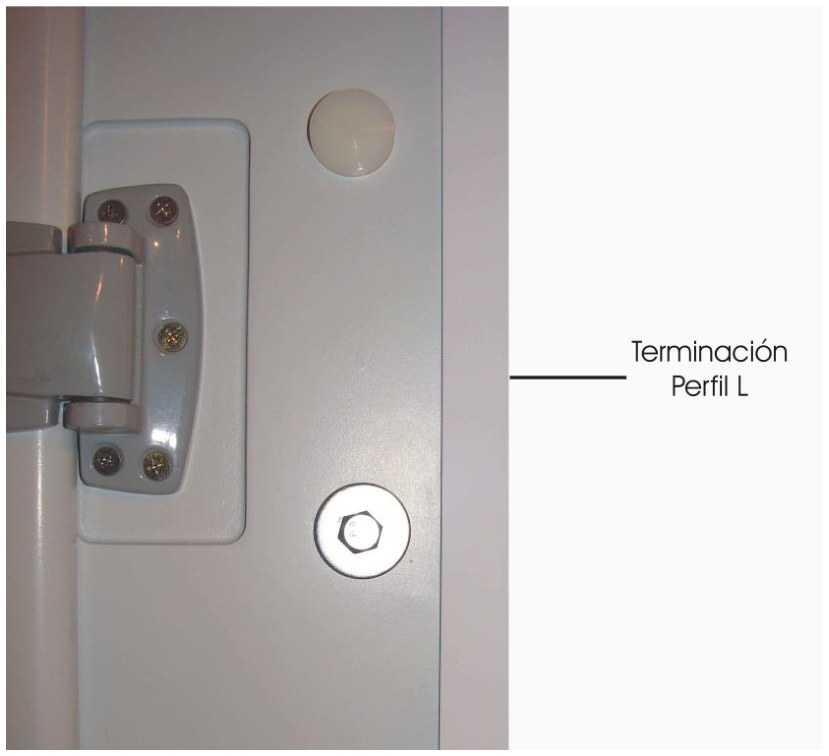

- Coloque en las aristas que queden visibles de la Cabina los perfiles en “L” que vienen provistos para dar una acabada terminación. Estos perfiles se deben colocar con los tornillos chicos que se encuentran en la caja de accesorios. La perforación del aluminio del perfil debe hacerse con una agujereadora de mano o bien martillando levemente estos tornillos en el perfil (Figura 3-8).
🔍
- Coloque los pitones tipo “L” en el lugar que desee en el interior de la cabina para la sujeción de los accesorios para audiometría a utilizar.
La Cabina sonoamortiguada LADIE CB-70 se encuentra terminada y está lista para ser utilizada inmediatamente.
Opciones de armado

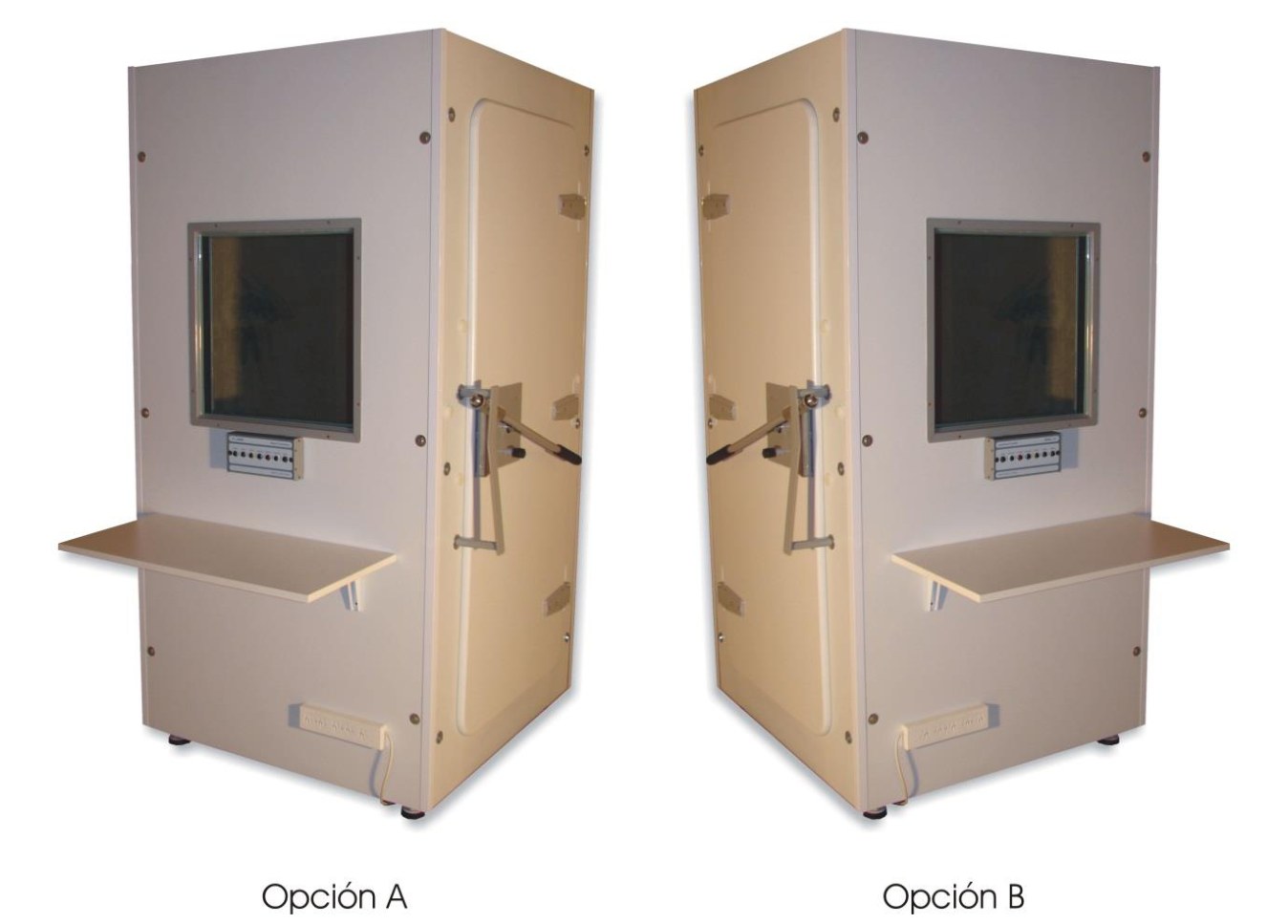

La cabina puede armarse de dos maneras diferentes, “A” y “B”, diferenciándose cada una de ellas debido al lado donde se encuentra la puerta (ver Figura 3-9).
🔍
Si el cliente no especificó previamente ninguna opción en particular, ésta vendrá por defecto para armarla como lo indica la opción “A”.
Si se desea, puede armarse en su opción “B”, para lo cual debe tenerse en cuenta lo siguiente antes de su armado:
Sacar los tapones plásticos blancos del panel de la puerta. Estos son seis en total: dos internos, correspondientes a la planchuela del cierre (esta planchuela debe invertirse posteriormente), y cuatro externos: dos correspondientes a la planchuela del cierre y dos correspondientes a las varillas roscadas de ajuste de los paneles. Luego quitar el burlete de goma de la parte superior del panel de la puerta. Invertir este panel y volver a colocar el burlete de goma en la parte que ahora será la superior (antes era la inferior). La planchuela del cierre debe invertirse y colocarse en los agujeros descubiertos al quitar los tapones. Colocar los tapones en los agujeros que quedaron descubiertos al quitar la planchuela. Armar la cabina según la opción B y colocar los dos tapones restantes para tapar los agujeros para las varillas roscadas que quedaron descubiertos, ya que ahora se utilizarán los otros agujeros.
Por cualquier consulta adicional, póngase en contacto con el servicio técnico de nuestra empresa.
