Descripción del equipo
Panel frontal

🔍

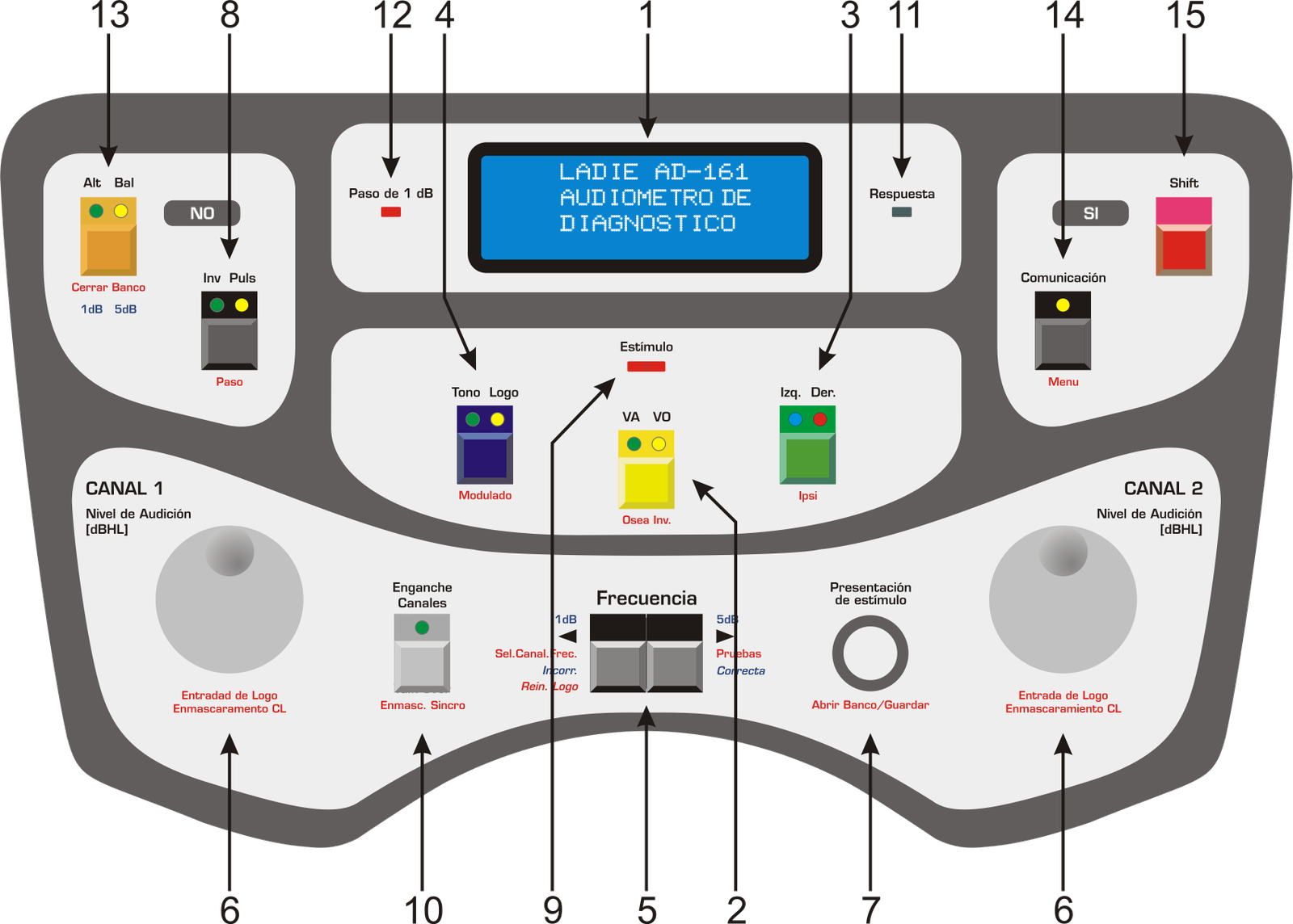

En la Figura 4.1 se muestra un esquema de los controles e indicadores del panel frontal.
A continuación se detallan las funciones de ellos.
- Pantalla de cristal líquido (Display LCD): permite visualizar la información del equipo.
- Selector de vía o conducción del estímulo (Aérea/Ósea): permite elegir la vía o ruta de las señales de estímulo a entregar por los transductores. También posee una función secundaria cuya operación se explica más adelante.
- Selector de oído bajo prueba (Izquierdo / Derecho): permite seleccionar el lado de estimulación (derecho o izquierdo) de las señales a entregar por los transductores aéreos. También posee una función secundaria cuya operación se explica más adelante.
- Selector de modo (Tono / Logo): permite elegir la señal de estimulación, la cual será tono (señal interna que genera el equipo) o logo. También posee una función secundaria cuya operación se explica más adelante.
- Selector de frecuencias: permite seleccionar la frecuencia de la señal de estímulo cuando esta es tonal, tanto para vía aérea (VA) como para vía ósea (VO). También posee una función secundaria cuya operación se explica más adelante.
- Controles de nivel: regulan el nivel o la intensidad de las señales que se entregan por los auriculares o el vibrador óseo. También poseen una función secundaria cuya operación se explica más adelante.
- Sensor de presentación de estímulo: permite la presentación del estímulo. También posee una función secundaria cuya operación se explica más adelante.
- Pulsador de modo de presentación del estímulo: Mediante este pulsador, se conmuta el modo en que es presentado el estímulo (tono o Logo) entre presentación directa, inversa, pulsada y pulsada inversa. También posee una función secundaria cuya operación se explica más adelante.
- Señal luminosa de la presentación del estímulo: se enciende en sincronismo con la presentación del estímulo.
- Selector de “Enganche” de ambos controles de nivel: permite la sincronización o “enganche” de ambos canales del audiómetro. También posee una función secundaria cuya operación se explica más adelante.
- Señal luminosa indicadora de respuesta: se enciende cuando el pulsador del paciente es presionado.
- Señal luminosa de paso de 1 dB: cuando está encendida indica que está habilitada la función “paso de 1 dB”.
- Pulsador de Alterno / Balance: permiten la presentación de la señal de estímulo en forma alternada (led “Alt” encendido) o simultánea (led “Bal” encendido). También posee una función secundaria cuya operación se explica más adelante.
- Pulsador de Comunicación con el paciente (“TalkOver”): mediante este pulsador, se habilita el sistema de comunicación con el paciente. También posee una función secundaria cuya operación se explica más adelante.
- Pulsador de Función Secundaria (“Shift”): permite acceder a las funciones secundarias de los demás pulsadores.
Panel posterior

🔍

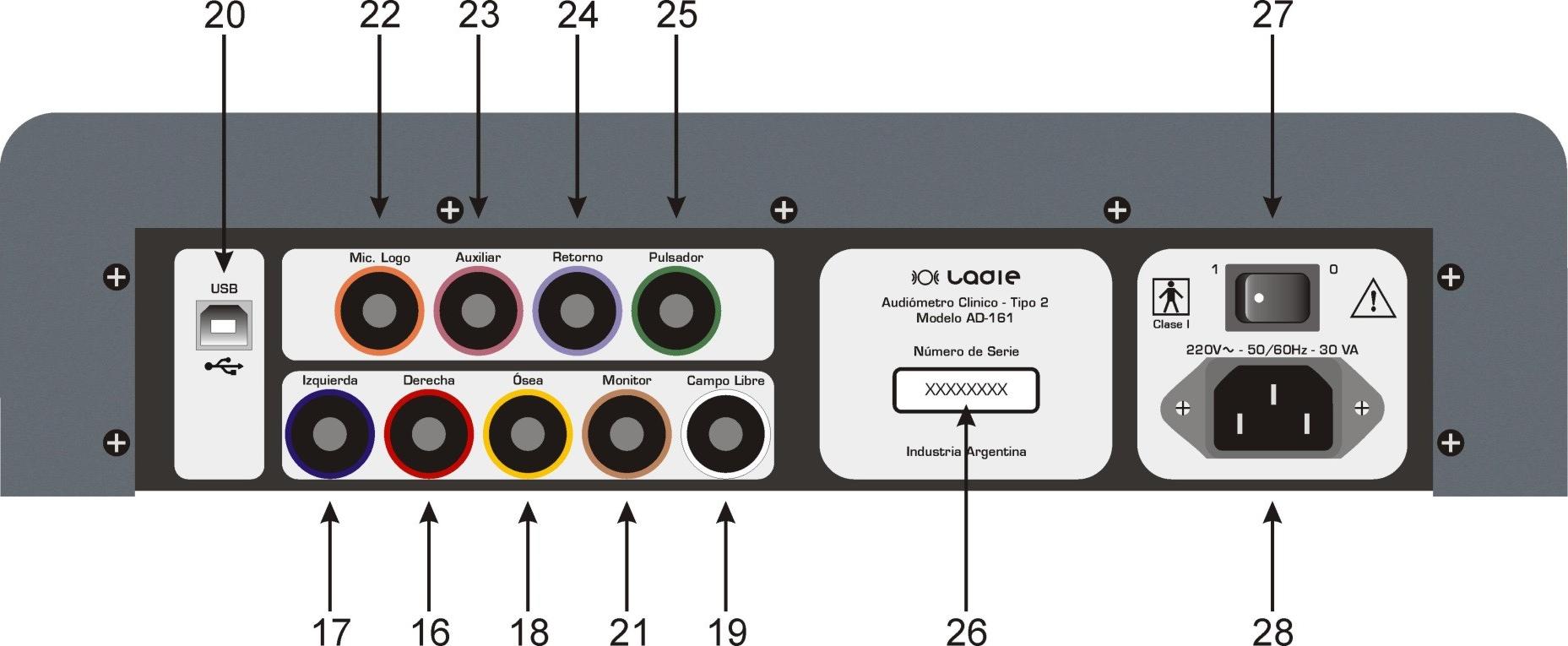

En la Figura 4.2 se esquematiza el panel posterior (trasero) del AD-161, el cual consta de las siguientes conexiones y elementos.
- Salida derecha: conector identificado con el color rojo, para enchufar el auricular derecho, cuyo cable y auricular están identificados con el mismo color.
- Salida izquierda: conector identificado con el color azul para enchufar el auricular izquierdo, cuyo cable y auricular están identificados con el mismo color.
- Salida ósea: Conector identificado con el color amarillo, para enchufar el vibrador óseo.
- Salida para campo libre: conector preparado para conectar el accesorio de campo libre (Ver el manual).
- Conexión a PC mediante puerto USB: permite conectar al AD-161 con una computadora personal u otro dispositivo mediante puerto USB.
- Salida de monitor: conector para enchufar los auriculares de monitor suministrados con el equipo.
- Entrada de Micrófono para Logoaudiometrías: este conector está preparado para enchufar el micrófono que se provee conjuntamente con el equipo, y a través de él realizar las pruebas de logoaudiometría a viva voz o enviar órdenes al paciente.
- Auxiliar: este conector está preparado para enchufar la salida de un reproductor de material grabado, a través de un cable plug estéreo 6,3 mm conectado al equipo y realizar por ejemplo las pruebas de logoaudiometría con señales externas.
- Entrada para el retorno de paciente: permite conectar al audiómetro un micrófono adicional, para poder así monitorear las respuestas del paciente cuando este se encuentra en una cabina sonoamortiguada.
- Entrada para el pulsador del paciente: conector preparado para enchufar el pulsador del paciente suministrado con el equipo.
- Número de serie: indica el número de serie del equipo.
- Encendido: permite el encendido y apagado del equipo.
- Alimentación: conector de tres espigas para enchufar el cable de alimentación suministrado con el equipo.
