Especificaciones
Especificaciones generales
| Normas | |
|---|---|
| AUDIÓMETRO | Audiómetro Tonal: IEC-60645 Tipo 2 |
| SEGURIDAD | IEC-60601-1 - Clase I – partes aplicables del tipo BF |
| CEM | IEC-60601-1-2 2007 |
| Calibración | |
|---|---|
| CONDUCCIÓN AÉREA | TDH-39 – ISO 389-1 1998. |
| CONDUCCIÓN ÓSEA (OP) | B-71 – ISO 389-3 1994 |
| INSERCIÓN (OP) | Eartone ER-3A/3C – ISO 389-2 1994 |
| TRANSDUCTORES |
|
| PULSADOR DE RESPUESTA DE PACIENTE | Pulsador para mano de paciente |
| MONITOR | Salida a través de auricular externo (provisto) |
| Estimulación | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NIVELES Y FRECUENCIAS CONDUCCIÓN AÉREA (TONO PURO) | Mínimos: (dBHL): -10 (125 Hz a 8000 Hz) Máximos: (dBHL): 80 (125 Hz); 100 (250 Hz); 115 (500 Hz); 120 (750 Hz a 4000 Hz) y 110 (6000 Hz y 8000 Hz). | ||||||||||||
| NIVELES Y FRECUENCIAS CONDUCCIÓN ÓSEA (TONO PURO) | Mínimos: (dBHL): -10 (250 Hz a 6000 Hz) Máximos: (dBHL): 40 (250 Hz); 60 (500 Hz); 70 (750 Hz y 1000 Hz); 80 dB (1500 Hz a 3000 Hz); 75 (4000 Hz) y 50 (6000 Hz). | ||||||||||||
| TONO MODULADO | Modulación sinusoidal en frecuencia 5 Hz - ±5% | ||||||||||||
| ENMASCARAMIENTO | Selección automática de banda estrecha* para presentación de estímulo tonal y Ruido Compensado para logo para logoaudiometrías. *Ruido de banda estrecha centrado en las frecuencias de estímulo, con una caída de al menos 12 dB por octava y una caída total de al menos 35 dB entre la frecuencia central y la tercer octava. Ancho de banda real de 25%. *Ruido de Compensado para logo (ver Espectro de ruido compensado para logoaudiometrías). | ||||||||||||
| SELECCIÓN DE FRECUENCIA | Manual | ||||||||||||
| SELECCIÓN DE NIVELES | Manual, en pasos de 5 y 1 dB | ||||||||||||
| LOGOAUDIOMETRÍA | A viva voz por intermedio de micrófono externo (provisto) o por entrada auxiliar estéreo. | ||||||||||||
| SEÑALES EXTERNAS | Entrada auxiliar externa estéreo disponible | ||||||||||||
| Respuesta en Frecuencia |
| ||||||||||||
| CAMPO LIBRE | Salida para accesorio de campo libre opcional con calibración desde el audiómetro (Ver el manual) | ||||||||||||
| INDICADOR DE SEÑAL (VU) | Ponderación Temporal: 300 mS Rango dinámico: 23 dB Características del rectificador: RMS Se dispone de un atenuador mediante el cual el nivel de cada entrada externa y micrófono se puede ajustar a la posición de referencia del indicador (0 dB). | ||||||||||||
| ALMACENAMIENTO INTERNO | 50 audiometrías | ||||||||||||
| CONECTORES DE DATOS | 1 conector USB B (compatible USB 2.0 o superior) | ||||||||||||
| DISPOSITIVOS COMPATIBLES EN CONECTOR DE DATOS | PC estándar, notebook. Requiere software y controlador LADIE | ||||||||||||
| ESPECIFICACIONES EN CONECTORES DE ENTRADA DE SEÑAL | Mic. Logo | 14 mVrms para lectura 0 dB a máxima ganancia. | |||||||||||
| Auxiliar | 160 mVrms para lectura 0 dB a máxima ganancia. | ||||||||||||
| Retorno | 5 mVrms para máxima salida monitor | ||||||||||||
| Pulsador | Solo para conexión de accesorio provisto. Llave nomal abierta 5 Vdc. | ||||||||||||
| ESPECIFICACIONES EN CONECTORES DE SALIDA DE SEÑAL | Derecha e Izquierda | 3 Vrms @ 10 Ohms de carga 125-8000 Hz -3 dB | |||||||||||
| Ósea | 2,5 Vrms @ 10 Ohms de carga 125-8000 Hz -3 dB | ||||||||||||
| Monitor | 2x 3 Vrms @ 32 Ohms de carga 1.5 Vrms @ 8 Ohms de carga 60-20000 Hz -3 dB | ||||||||||||
| Campo libre | 2,5 Vrms @ 2000 Ohms de carga 125-8000 Hz -3 dB | ||||||||||||
| PANTALLA | LCD alfanumérica 20 x 4. | ||||||||||||
| COMPATIBILIDAD CON SOFTWARE | LADIE SGA (OPCIONAL) | ||||||||||||
| TIEMPO DE CALENTAMIENTO | 5 minutos | ||||||||||||
| CONDICIONES DE FUNCIONAMIENTO | Temperatura: 15 ºC – 40 ºC. Humedad: 5% - 90%. Presión: 98 kPa a 104 kPa. | ||||||||||||
| DIMENSIONES | 35 cm de ancho x 24 cm de profundidad x 9 cm de alto. | ||||||||||||
| PESO (SIN ACCESORIOS) | 3,2 kg. | ||||||||||||
| Accesorios | |
|---|---|
| INCLUIDOS |
|
| OPCIONALES |
|
| Alimentación | |
|---|---|
| EQUIPOS | 220 Vac + 10% – 50/60 Hz / 30 VA |
| TRANSPORTE Y ALMACENAMIENTO | ![]() |
Niveles equivalentes de umbrales de referencia de los transductores
| TRANSDUCTOR | TDH-39 | EAR3A | B-71 |
|---|---|---|---|
| Impedancia (Ω) | 10 Ω | 10 Ω | 10 Ω |
| Acoplador | 6 cm3 | 2 cm2 | Mastoide |
| RETSPL | RETSPL | RETSFL | |
| 125 Hz | 45 | 26 | - |
| 250 Hz | 27 | 14 | 67 |
| 500 Hz | 13.5 | 5.5 | 58 |
| 750 Hz | 8 | 2 | 48.5 |
| 1000 Hz | 7.5 | 0 | 42.5 |
| 1500 Hz | 7.5 | 2 | 36.5 |
| 2000 Hz | 9 | 3 | 31 |
| 3000 Hz | 11.5 | 3.5 | 30 |
| 4000 Hz | 12 | 5.5 | 35.5 |
| 6000 Hz | 16 | 2 | 40 |
| 8000 Hz | 15.5 | 0 | - |

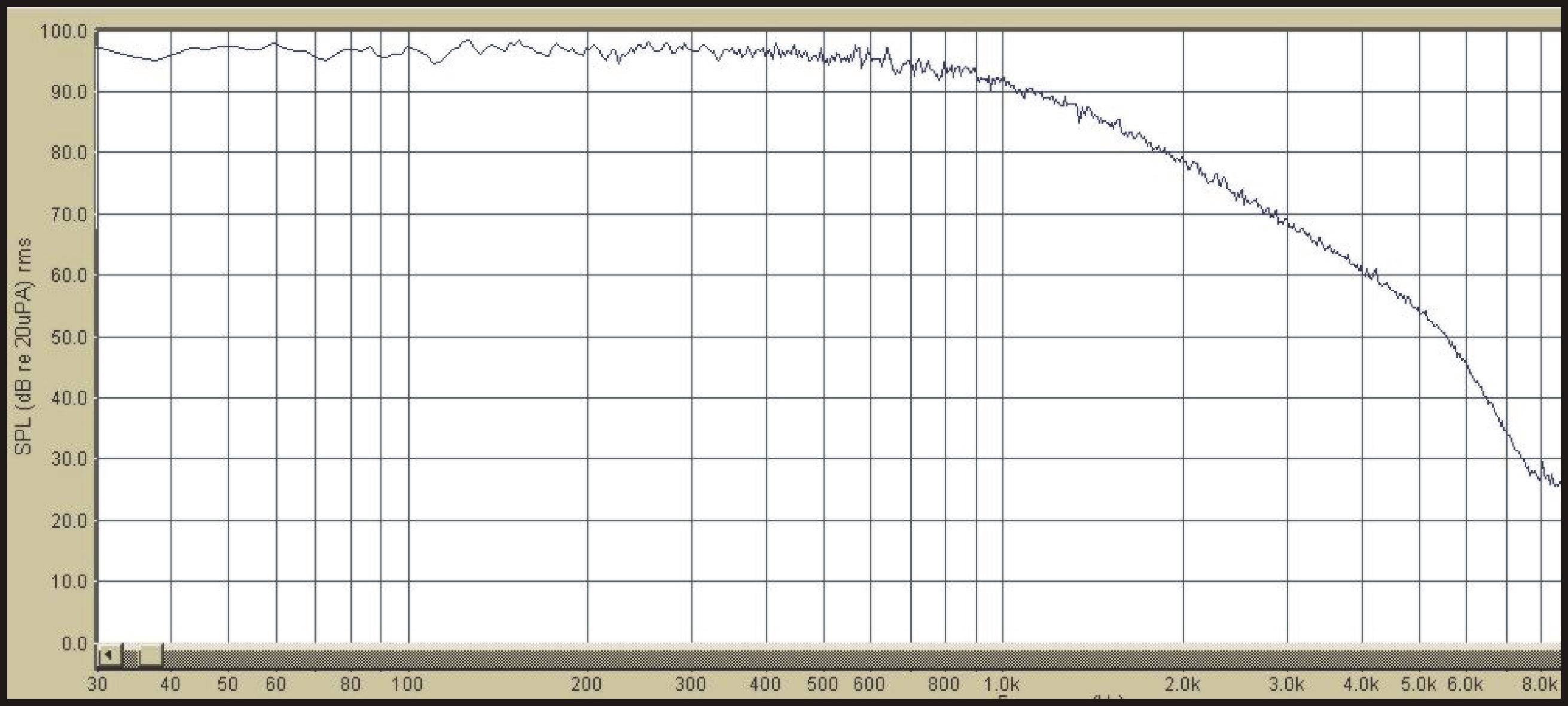

Espectro de ruido compensado para logoaudiometrías

🔍
Asignación de pines
| SALIDAS | |||||
|---|---|---|---|---|---|
| ENCHUFE | CONECTOR | NOMBRE | PIN 1 | PIN 2 | PIN3 |
| Izquierda | ![]() | Plug 6.3mm MONO | GND | Señal | x |
| Derecha | ![]() | Plug 6.3mm MONO | GND | Señal | x |
| Ósea | ![]() | Plug 6.3mm MONO | GND | Señal | x |
| Monitor | ![]() | Plug 6.3 ESTÉREO | GND | Señal | Señal |
| Campo libre | ![]() | Plug 6.3 ESTÉREO | GND | Señal | Señal |
| ENTRADAS | |||||
|---|---|---|---|---|---|
| ENCHUFE | CONECTOR | NOMBRE | PIN 1 | PIN 2 | PIN3 |
| Mic. Logo | ![]() | Plug 6.3mm MONO | GND | Señal | x |
| Auxiliar | ![]() | Plug 6.3mm ESTÉREO | GND | Señal | Señal |
| Retorno | ![]() | Plug 6.3mm MONO | GND | Señal | x |
| Pulsador | ![]() | Plug 6.3mm MONO | Retorno | 5 Vdc | x |
| OTROS | ||||
|---|---|---|---|---|
| ENCHUFE | CONECTOR | NOMBRE | PINES | FUNCIÓN |

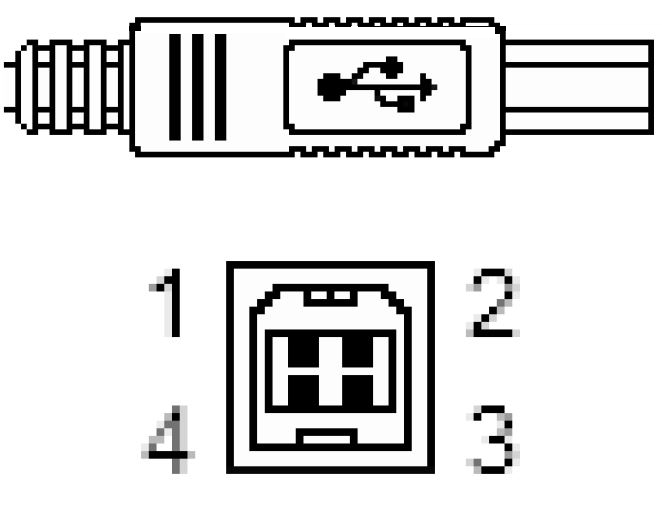

| USB | ![]() | USB tipo B | 1 | + 5 Vdc |
| 2 | Data - | |||
| 3 | Data + | |||
| 4 | GND | |||
| Alimentación | ![]() | Conector Tripolar Macho Chasis | 1 | Tierra |
| 2 | Vivo | |||
| 3 | Neutro | |||
Atenuación de auriculares
| FRECUENCIA [Hz] | ATENUACIÓN (DB) | ||
|---|---|---|---|
| TDH-49 CON ALMOHADILLA MX-41 | ER3A/3C | TDH-49 CON PELTOR H7A / OPTIME II H520 A | |
| 125 | 5,1 | 33 | 14,6 |
| 250 | 2,8 | 36 | 20,2 |
| 500 | 6,1 | 38 | 32,3 |
| 1000 | 12,9 | 36 | 39,6 |
| 2000 | 22,4 | 32 | 36,2 |
| 4000 | 28,3 | 46 | 35,4 |
| 8000 | 24,5 | 44 | 40,2 |
Compatibilidad electromagnética
| GUÍA Y DECLARACIÓN DEL FABRICANTE - EMISIONES ELECTROMAGNÉTICAS | ||
|---|---|---|
| Los audiómetros LADIE AD-161 son adecuados para usarse en el ambiente electromagnético especificado debajo. El usuario final del equipo debe asegurarse que el mismo sea usado en dicho ambiente. | ||
| ENSAYO DE EMISIONES (NORMA) | CONFORMIDAD | ENTORNO ELECTROMAGNÉTICO - GUÍA |
| Interferencia conducida CISPR 11 | Grupo 1 | Los audiómetros LADIE AD-161 usan energía de RF sólo para su función interna, por ello sus emisiones de RF son muy bajas y no es probable que causen interferencia en los aparatos electrónicos ubicados en las proximidades. |
| Interferencia conducida CISPR 11 | Clase B | Los audiómetros LADIE AD-161 son adecuados para usarse en todos los establecimientos, incluyendo los establecimientos domésticos y aquellos conectados directamente a la red pública de alimentación de baja tensión que alimenta a los edificios utilizados para viviendas. |
| Emisiones de armónicos IRAM 2491-3-2 (IEC 61.000-3-2) | Clase A | |
| Fluctuaciones de tensión / parpadeo IRAM 2491-3-3 (IEC 61.000-3-3) | ||
| GUÍA Y DECLARACIÓN DEL FABRICANTE - INMUNIDAD ELECTROMAGNÉTICA | |||
|---|---|---|---|
| Los audiómetros LADIE AD-161 son adecuados para usarse en el ambiente electromagnético especificado debajo. El usuario final del equipo debe asegurarse que el mismo sea usado en dicho ambiente. | |||
| ENSAYO DE INMUNIDAD (NORMA) | NIVEL DE ENSAYO | NIVEL DE CONFORMIDAD | ENTORNO ELECTROMAGNÉTICO - GUÍA |
| Descarga electroestática IRAM 2491-4-2 (IEC 61.000-4-2) | ±6 kV por contacto ±8 kV por aire | ±6 kV por contacto ±8 kV por aire | Es recomendable que los pisos sean de madera, hormigón o cerámica. Si los suelos están cubiertos con material sintético, se recomienda que la humedad relativa sea al menos del 30%. |
| Transitorios / Salvas rápidas IRAM 2491-4-4 (IEC 61.000-4-4) | ±2 kV para líneas de alimentación de red ±1 kV para línea de entrada/salida | ±2 kV para líneas de alimentación de red ±1 kV para línea de entrada/salida | La calidad de la red de alimentación se recomienda sea de un entorno comercial típico o la de un establecimiento hospitalario. |
| Onda de choque IEC 61.000-4-5 | ±1 kV en modo diferencial ±2 kV en modo común | ±1 kV en modo diferencial ±2 kV en modo común | |
| Pozos de tensión, interrupciones breves y variaciones de tensión en las líneas de entrada de alimentación IRAM 2491-4-11 (IEC 61.000-4-11) | < 5% UT (caída >95% en UT) para 0,5 ciclos 40% UT (caída 60% en UT) para 5 ciclos 70% UT (caída 30% en UT) para 25 ciclos < 5% UT (caída >95% en UT) para 5 s. | < 5% UT (caída >95% en UT) para 0,5 ciclos 40% UT (caída 60% en UT) para 5 ciclos 70% UT (caída 30% en UT) para 25 ciclos < 5% UT (caída >95% en UT) para 5 s. | La calidad de la red de alimentación se recomienda sea de un entorno comercial típico o la de un establecimiento hospitalario. El usuario del audiómetro LADIE AD-161, puede alimentarlo si quiere con una fuente de alimentación ininterrumpida. UT es la tensión de alimentación de alterna antes de la aplicación del nivel de ensayo. |
| GUÍA Y DECLARACIÓN DEL FABRICANTE - INMUNIDAD ELECTROMAGNÉTICA | |||
|---|---|---|---|
| Los audiómetros LADIE AD-161 son adecuados para usarse en el ambiente electromagnético especificado debajo. El usuario final del equipo debe asegurarse que el mismo sea usado en dicho ambiente. | |||
| ENSAYO DE INMUNIDAD (NORMA) | NIVEL DE ENSAYO | NIVEL DE CONFORMIDAD | ENTORNO ELECTROMAGNÉTICO - GUÍA |
| Campo magnético a frecuencia de red (50/60 Hz) IEC 61.000-4-8 | 3 A/m | 0,3 A/m | Los campos magnéticos a frecuencia de red deberían estar a los niveles característicos de una locación comercial u hospitalaria típicas. |
| RF conducida IEC 61.000-4-6 RF radiada IEC 61.000-4-3 | 3 V en valor eficaz 150 KHz a 80 MHz 3 V/m 80 MHz a 2,5 GHz | 3 V en valor eficaz 3 V/m | No se recomienda usar Equipos móviles o portátiles de comunicaciones de RF cerca de cualquier parte de los audiómetros LADIE AD-161, incluyendo los cables. La distancia de separación recomendada (d) a la frecuencia del transmisor es: d = 1,2√P 80 a 800 MHz d = 2,3√P 800 a 2500 MHz Donde P es la potencia máxima de salida del transmisor en watts (W) conforme al fabricante del transmisor y d es la distancia en metros. Las intensidades del campo del transmisor de radiofrecuencia, según se determine por un estudio electromagnético del lugar, se recomiendan sea menor al nivel de conformidad mencionado en cada caso. |
