Especificaciones

Especificaciones generales

Normas
Audiómetro	Audiómetro Tonal: IEC-60645 Tipo 3
Seguridad	IEC-60601-1 - Clase I – partes aplicables del tipo BF
CEM	IEC-60601-1-2 2007

Calibración
Conducción aérea	TDH-39 – ISO 389-1 1998
Conducción ósea	B-71 – ISO 389-3 1994
Inserción (OP)	Eartone ER-3A/3C – ISO 389-2 1994
Transductores	TDH-39 (fuerza estática de la vincha 4,5N ± 0,5N). B-71 (fuerza estática de la vincha 5,4N ± 0,5N). Generación de sonido por vía aérea del vibrador: ver British Journal of Acoustics, 1980, páginas 73 a 75. Efecto de distorsión armónica sobre los umbrales. Ver The Journal of the Acoustical Society of America 136, EL96 (2014); vol: 10.1121/1.4885771 E.A.R Tone 3A/5A (OPCIONAL)
Pulsador de respuesta de paciente	Pulsador para mano de paciente
Monitor	Salida a través de auricular externo (provisto)

Estimulación
Niveles y frecuencias para tonos puros [dB HL]	Vía aérea	Mínimos: -10 (125 Hz a 8000 Hz). Máximos: 80 (125 Hz); 100 (250 Hz); 115 (500 Hz); 120 (750 Hz a 4000 Hz); 110 (6000 Hz) y 100 (8000 Hz).
	Vía ósea	Mínimos: -10 (125 Hz a 8000 Hz). Máximos: 40 (250 Hz); 60 (500 Hz); 70 (750 Hz y 1000 Hz); 80 (1500 Hz a 3000 Hz); 75 (4000 Hz) y 50 (6000 Hz).
Enmascaramiento	Selección automática de banda estrecha* para presentación de estímulo tonal y Ruido Compensado para logo para logoaudiometrías*. *Ruido de banda estrecha centrado en las frecuencias de estímulo, con una caída de al menos 12 dB por octava y una caída total de al menos 35 dB entre la frecuencia central y la tercer octava. Ancho de banda real de 25%. *Ruido Compensado para logo (ver Espectro de ruido compensado para logoaudiometrías).
Niveles y frecuencias para enmascaramiento de banda estrecha [dB HL]	Vía aérea	Mínimos: -10 (125 Hz a 8000 Hz). Máximos: 65 (125 Hz); 80 (250 a 8000).
	Vía ósea	Mínimos: -10 (250 Hz a 6000 Hz). Máximos: 35 (250 Hz); 45 (500 Hz); 55 (750 Hz); 65 (1000 Hz); 70 (1500 Hz y 2000 Hz); 65 (3000 Hz y 4000 Hz) y 45 (6000 Hz).
Niveles para enmascaramiento compensado para logo [dB HL]	Vía aérea	Mínimos: -10. Máximos: 80.
	Vía ósea	Mínimos: -10. Máximos: 60.
Logoaudiometría	A viva voz por intermedio de micrófono externo (provisto) o por entrada auxiliar estéreo.
Niveles para logoaudiometría [dB HL]	Vía aérea	Mínimos: -10. Máximos: 105.
	Vía ósea	Mínimos: -10. Máximos: 55.
Selección de frecuencia	Manual.
Selección de niveles	Manual, en pasos de 5 dB.
Señales externas	Entrada auxiliar externa estéreo disponible. Respuesta en frecuencia Salida Frecuencia [Hz] Linealidad [dB] Vía aérea TDH-39 125–4000 +2 / -2 4000–6300 +1 / -1 Vía ósea B-71 250–4000 +12 / -12
Indicador de señal (VU)	Ponderación temporal: 300 mS. Rango dinámico: 23 dB. Características del rectificador: RMS. Se dispone de un atenuador mediante el cual el nivel de cada entrada externa y micrófono se puede ajustar a la posición de referencia del indicador (0 dB).
Conectores de datos	1 conector USB B (compatible USB 2.0 o superior).
Dispositivos compatibles en conector de datos	PC estándar, notebook. Requiere software y controlador LADIE.
Especificaciones en conectores de entrada de señal	Mic. Logo	14 mVrms para lectura 0 dB a máxima ganancia.
	Auxiliar	160 mVrms para lectura 0 dB a máxima ganancia.
	Retorno	5 mVrms para máxima salida monitor.
	Pulsador	Solo para conexión de accesorio provisto. Llave normal cerrada 0 V – abierta 5 Vdc.
Especificaciones en conectores de salida de señal	Derecha e Izquierda	3 Vrms @ 10 Ohm de carga. 125–8000 Hz -3 dB.
	Ósea	2,5 Vrms @ 10 Ohm de carga. 125–8000 Hz -3 dB.
	Monitor	2×3 Vrms @ 32 Ohm de carga. 1,5 Vrms @ 8 Ohm de carga. 60–20000 Hz -3 dB.
Tiempo de calentamiento	5 minutos.
Condiciones de funcionamiento	Temperatura: 15 ºC – 40 ºC. Humedad: 5% - 90%. Presión: 98 kPa a 104 kPa.
Dimensiones	31,7 cm de ancho × 21,2 cm de profundidad × 7,3 cm de alto.
Peso (sin accesorios)	2 kg.

Accesorios
Incluidos	Vía aérea completa (Auriculares compuestos de 2 TDH-39, Protector auditivo de alta atenuación, cable y conectores). Vía Ósea completa (compuesta de vincha, vibrador B-71 y cable). Micrófono para Logoaudiometrías. Pulsador de respuesta de paciente. Micrófono para retorno de paciente. Auriculares de monitor. Cable de conexión a la red eléctrica. Manual de Uso del Audiómetro AD-152.
Opcionales	Auriculares de Inserción Eartone® ER-3A.

Alimentación
Tensión de alimentación de entrada de la fuente externa	100-240 Vac – 50/60 Hz.
Tensión de salida de la fuente externa (alimentación del equipo)	+12 Vcc – 300 mA, -12 Vcc – 300 mA, +5 Vcc – 100 mA. 1–2: GND; 3: +5 Vcc; 4: -12 Vcc; 5: +12 V; Blindaje: tierra de instalación red.
Consumo máximo del equipo	30 VA.

Transporte y almacenamiento

Niveles equivalentes de umbrales de referencia de los transductores

Transductor	TDH-39	EAR3A	B-71
Impedancia (Ω)	10 Ω	10 Ω	10 Ω
Acoplador	6 cm³	2 cm²	Mastoides
	RETSPL	RETSPL	RETSFL
125 Hz	45	26	-
250 Hz	27	14	67
500 Hz	13.5	5.5	58
750 Hz	8	2	48.5
1000 Hz	7.5	0	42.5
1500 Hz	7.5	2	36.5
2000 Hz	9	3	31
3000 Hz	11.5	3.5	30
4000 Hz	12	5.5	35.5
6000 Hz	16	2	40
8000 Hz	15.5	0	-

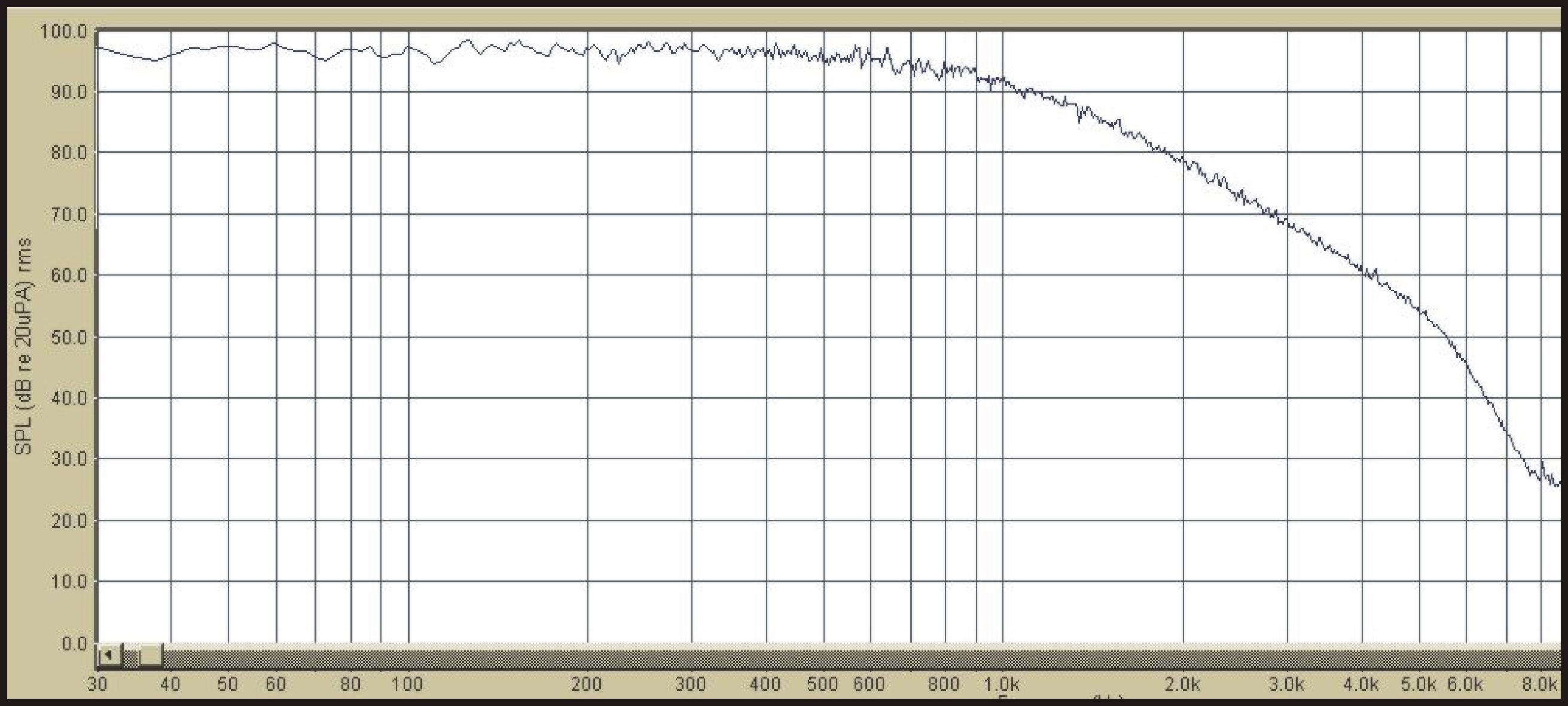

Espectro de ruido compensado para logoaudiometrías

🔍

Asignación de pines

SALIDAS
ENCHUFE	CONECTOR	NOMBRE	PIN 1	PIN 2	PIN 3
Izquierda		Plug 6.3 mm MONO	GND	Señal	x
Derecha		Plug 6.3 mm MONO	GND	Señal	x
Ósea		Plug 6.3 mm MONO	GND	Señal	x
Monitor		Plug 6.3 mm ESTÉREO	Común	Señal	Señal

ENTRADAS
ENCHUFE	CONECTOR	NOMBRE	PIN 1	PIN 2	PIN 3
Mic. Logo		Plug 6.3 mm MONO	GND	Señal	x
Auxiliar		Plug 6.3 mm ESTÉREO	GND	Señal	Señal
Mic. Retorno		Plug 6.3 mm MONO	GND	Señal	x
Pulsador		Plug 6.3 mm MONO. NC	Retorno	0 Vdc	X

OTROS
ENCHUFE	CONECTOR	NOMBRE	PINES	FUNCIÓN

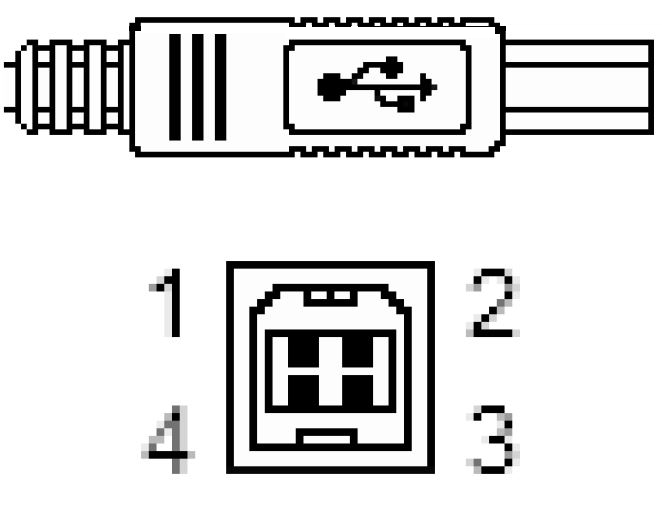

USB		USB tipo B	1	+ 5 Vcc
			2	Data -
			3	Data +
			4	GND

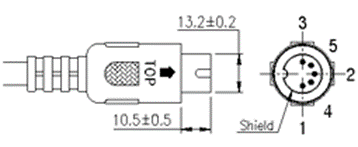

Equipo		DIN de 8 polos	1 - 2	GND
			3	+ 5 Vcc
			4	- 12 Vcc
			5	+ 12 Vcc
			Blindaje	Tierra red
Fuente externa		Conector Tripolar Macho Chasis	1	Tierra red
			2	Vivo
			3	Neutro

Atenuación de auriculares

FRECUENCIA [Hz]	ATENUACIÓN (DB)
	TDH-49 CON ALMOHADILLA MX-41	ER3A/3C	TDH-49 CON PELTOR H7A / OPTIME II H520 A
125	5,1	33	14,6
250	2,8	36	20,2
500	6,1	38	32,3
1000	12,9	36	39,6
2000	22,4	32	36,2
4000	28,3	46	35,4
8000	24,5	44	40,2

Compatibilidad electromagnética

GUÍA Y DECLARACIÓN DEL FABRICANTE - EMISIONES ELECTROMAGNÉTICAS
Los audiómetros LADIE AD-152 son adecuados para usarse en el ambiente electromagnético especificado debajo. El usuario final del equipo debe asegurarse que el mismo sea usado en dicho ambiente.
ENSAYO DE EMISIONES (NORMA)	CONFORMIDAD	ENTORNO ELECTROMAGNÉTICO - GUÍA
Interferencia conducida CISPR 11	Grupo 1	Los audiómetros LADIE AD-152 usan energía de RF sólo para su función interna, por ello sus emisiones de RF son muy bajas y no es probable que causen interferencia en los aparatos electrónicos ubicados en las proximidades.
Interferencia conducida CISPR 11	Clase B	Los audiómetros LADIE AD-152 son adecuados para usarse en todos los establecimientos, incluyendo los establecimientos domésticos y aquellos conectados directamente a la red pública de alimentación de baja tensión que alimenta a los edificios utilizados para viviendas.
Emisiones de armónicos IRAM 2491-3-2 (IEC 61.000-3-2)	Clase A
Fluctuaciones de tensión / parpadeo IRAM 2491-3-3 (IEC 61.000-3-3)

GUÍA Y DECLARACIÓN DEL FABRICANTE - INMUNIDAD ELECTROMAGNÉTICA
Los audiómetros LADIE AD-152 son adecuados para usarse en el ambiente electromagnético especificado debajo. El usuario final del equipo debe asegurarse que el mismo sea usado en dicho ambiente.
ENSAYO DE INMUNIDAD (NORMA)	NIVEL DE ENSAYO	NIVEL DE CONFORMIDAD	ENTORNO ELECTROMAGNÉTICO - GUÍA
Descarga electroestática IRAM 2491-4-2 (IEC 61.000-4-2)	±6 kV por contacto ±8 kV por aire	±6 kV por contacto ±8 kV por aire	Es recomendable que los pisos sean de madera, hormigón o cerámica. Si los suelos están cubiertos con material sintético, se recomienda que la humedad relativa sea al menos del 30%.
Transitorios / Salvas rápidas IRAM 2491-4-4 (IEC 61.000-4-4)	±2 kV para líneas de alimentación de red ±1 kV para línea de entrada/salida	±2 kV para líneas de alimentación de red ±1 kV para línea de entrada/salida	La calidad de la red de alimentación se recomienda sea de un entorno comercial típico o la de un establecimiento hospitalario.
Onda de choque IEC 61.000-4-5	±1 kV en modo diferencial ±2 kV en modo común	±1 kV en modo diferencial ±2 kV en modo común
Pozos de tensión, interrupciones breves y variaciones de tensión en las líneas de entrada de alimentación IRAM 2491-4-11 (IEC 61.000-4-11)	< 5% UT (caída > 95% en UT) para 0,5 ciclos 40% UT (caída 60% en UT) para 5 ciclos 70% UT (caída 30% en UT) para 25 ciclos < 5% UT (caída > 95% en UT) para 5 s.	< 5% UT (caída > 95% en UT) para 0,5 ciclos 40% UT (caída 60% en UT) para 5 ciclos 70% UT (caída 30% en UT) para 25 ciclos < 5% UT (caída > 95% en UT) para 5 s.	La calidad de la red de alimentación se recomienda sea de un entorno comercial típico o la de un establecimiento hospitalario. El usuario del audiómetro LADIE AD-152 puede alimentarlo si quiere con una fuente de alimentación ininterrumpida. UT es la tensión de alimentación de alterna antes de la aplicación del nivel de ensayo.

GUÍA Y DECLARACIÓN DEL FABRICANTE - INMUNIDAD ELECTROMAGNÉTICA
Los audiómetros LADIE AD-152 son adecuados para usarse en el ambiente electromagnético especificado debajo. El usuario final del equipo debe asegurarse que el mismo sea usado en dicho ambiente.
ENSAYO DE INMUNIDAD (NORMA)	NIVEL DE ENSAYO	NIVEL DE CONFORMIDAD	ENTORNO ELECTROMAGNÉTICO - GUÍA
Campo magnético a frecuencia de red (50/60 Hz) IEC 61.000-4-8	3 A/m	0,3 A/m	Los campos magnéticos a frecuencia de red deberían estar a los niveles característicos de una locación comercial u hospitalaria típicas.
RF conducida IEC 61.000-4-6 RF radiada IEC 61.000-4-3	3 V en valor eficaz 150 KHz a 80 MHz 3 V/m 80 MHz a 2,5 GHz	3 V en valor eficaz 3 V/m	No se recomienda usar Equipos móviles o portátiles de comunicaciones de RF cerca de cualquier parte de los audiómetros LADIE AD-152, incluyendo los cables. La distancia de separación recomendada (d) a la frecuencia del transmisor es: d = 1,2√P 80 a 800 MHz; d = 2,3√P 800 a 2500 MHz. Donde P es la potencia máxima de salida del transmisor en watts (W) conforme al fabricante del transmisor y d es la distancia en metros. Las intensidades del campo del transmisor de radiofrecuencia, según se determine por un estudio electromagnético del lugar, se recomiendan sea menor al nivel de conformidad mencionado en cada caso.
