Descripción del equipo
Panel frontal
🔍

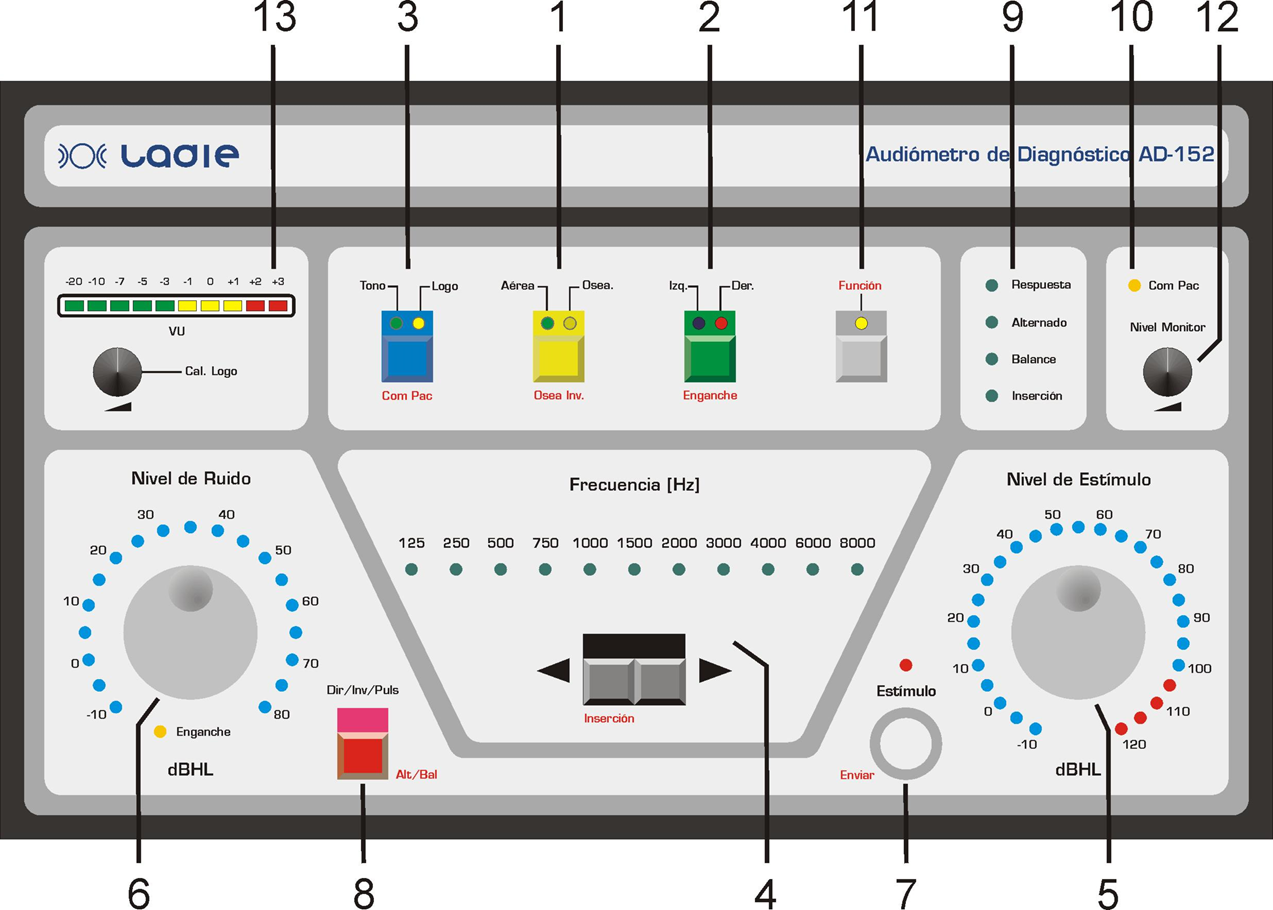

En la Figura 4.1 se muestra un esquema de los controles e indicadores del panel frontal.
A continuación, se detallan las funciones de ellos:
- Selector de vía o conducción del estímulo (“Aérea / Ósea”): permite elegir la vía o ruta de las señales de estímulo a entregar por los transductores. También posee una función secundaria cuya operación se explica más adelante.
- Selector de oído bajo prueba (“Izq / Der”): permite seleccionar el lado de estimulación (derecho o izquierdo) de las señales a entregar por los transductores aéreos. También posee una función secundaria cuya operación se explica más adelante.
- Selector de modo (“Tono / Logo”): permite elegir la señal de estimulación, la cual será tono (señal interna que genera el equipo) o logo. También posee una función secundaria cuya operación se explica más adelante.
- Selector e indicador de frecuencias (“Frecuencia [Hz]”): permite seleccionar la frecuencia de la señal de estímulo cuando esta es tonal, tanto para vía aérea (VA) como para vía ósea (VO). También posee una función secundaria cuya operación se explica más adelante. Se enciende el led correspondiente a la frecuencia seleccionada.
- Control de nivel de estímulo (“Nivel de estímulo”): regula el nivel o la intensidad de la señal de estímulo que se entregue por los auriculares o el vibrador óseo.
- Control de nivel de enmascaramiento (“Nivel de Ruido”): regula el nivel o la intensidad de la señal de enmascaramiento que se entregue por los auriculares o el vibrador óseo.
- Sensor de presentación de estímulo y señal luminosa de presentación del mismo (“Estímulo”): el sensor permite la presentación del estímulo y la luz se enciende en sincronismo con este último. El sensor también posee una función secundaria cuya operación se explica más adelante.
- Selector de modo de presentación del estímulo (“Dir / Inv / Puls”): mediante esta tecla se conmuta el modo en que es presentado el estímulo entre presentación directa, inversa y pulsada. También posee una función secundaria cuya operación se explica más adelante.
- Señales luminosas indicadoras de respuesta de paciente (a – “Respuesta”); modo alternado (b – “Alternado”); modo balance (c – “Balance”) y auriculares de inserción (d – “Inserción”): (a) se enciende cuando el pulsador del paciente es presionado; (b) se enciende cuando la presentación del estímulo se hace en forma alternada entre derecha e izquierda; (c) se enciende cuando el estímulo se presenta simultáneamente por ambos lados; (d) se enciende cuando se selecciona de auriculares de inserción.
- Señal luminosa de comunicación con paciente (“Com Pac”): se enciende cuando está habilitada la comunicación con el paciente.
- Pulsador de Función Secundaria (“Función”): permite acceder a las funciones secundarias de los demás pulsadores, cuya leyenda está impresa en color rojo.
- Control de nivel de monitor (“Nivel de Monitor”): permite controlar el volumen del monitor, dado que este nivel no varía con el control de nivel de estímulo.
- Nivel de logo (Cal Logo) y Vúmetro (VU): permiten la calibración de las señales externas (usadas en las pruebas de logo), para que los valores indicados en el selector de nivel de estímulo sean correctos.
Panel posterior
🔍

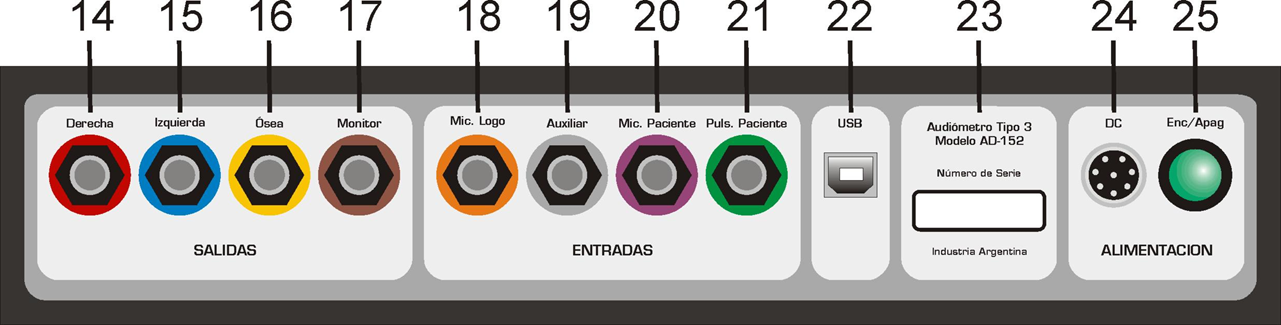

En la Figura 4.2 se esquematiza el panel posterior (trasero) del AD-152, el cual consta de las siguientes conexiones y elementos:
- Salida derecha (“Derecha”): conector identificado con color rojo, para enchufar el auricular derecho. El cable y auricular están identificados con el mismo color.
- Salida izquierda (“Izquierda”): conector identificado con el color azul para enchufar el auricular izquierdo, cuyo cable y auricular están identificados con el mismo color.
- Salida ósea (“Ósea”): conector identificado con el color amarillo, para enchufar el vibrador óseo.
- Salida de monitor (“Monitor”): conector identificado con el color marrón, para enchufar los auriculares de monitor suministrados con el equipo.
- Entrada de Micrófono para Logoaudiometrías (“Mic. Logo”): este conector identificado con el color naranja, está preparado para enchufar el micrófono que se provee conjuntamente con el equipo, y a través de él realizar las pruebas de logoaudiometría a viva voz o enviar órdenes al paciente.
- Entrada Auxiliar para señales externas (“Auxiliar”): este conector identificado con el color gris, está preparado para enchufar la salida de un reproductor de material grabado, a través de un cable plug estéreo 6,3 mm conectado al equipo y realizar por ejemplo las pruebas de logoaudiometría con señales externas.
- Entrada para el micrófono del paciente (“Mic. Paciente”): conector identificado con el color violeta, que permite conectar al audiómetro un micrófono adicional, para poder así monitorear las respuestas del paciente cuando este se encuentra en una cabina sonoamortiguada.
- Entrada para el pulsador del paciente (“Puls. Paciente”): conector identificado con el color verde, preparado para enchufar el pulsador del paciente suministrado con el equipo.
- Conexión a PC mediante puerto USB (“USB”): permite conectar al AD-152 con una computadora personal u otro dispositivo mediante puerto USB y el software adecuado.
- Modelo y Número de serie: indica el modelo, tipo y nro de serie del equipo.
- Alimentación (“DC”): conector destinado a enchufar la fuente de alimentación suministrada con el equipo.
- Encendido (“Enc / Apag”): permite el encendido y apagado del equipo.
