Descripción

Panel frontal OE-500

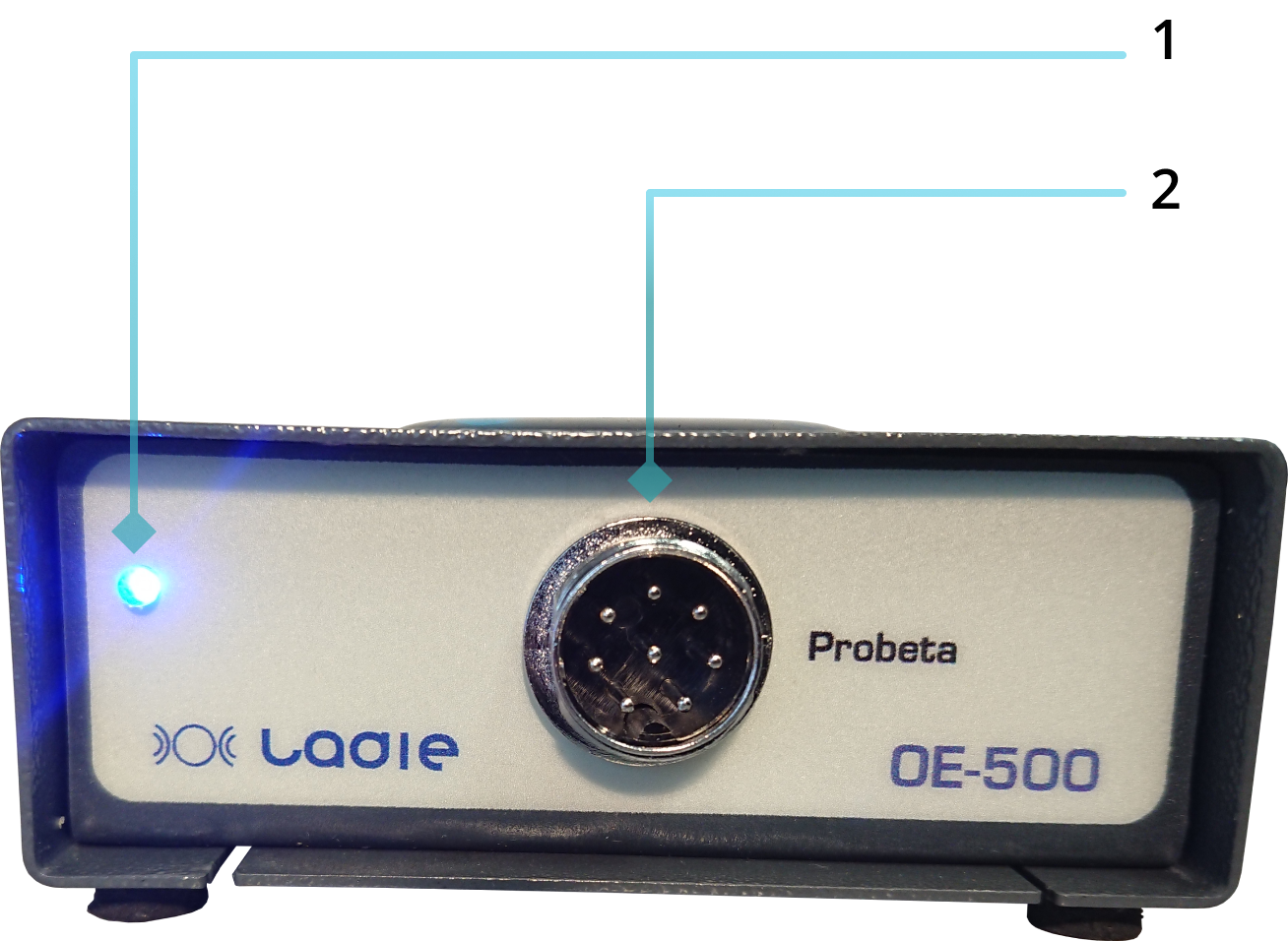

En la Figura 5.1 se muestra un esquema con las indicaciones del Panel Frontal. A continuación se detallan cada una de ellas.

1. Encendido: Indicador de encendido/apagado del equipo.
2. Sonda: Para la conexión de la sonda del equipo de Otoemisiones Acústicas.

🔍

Figura 5.1: Panel frontal del OE-500

Panel posterior OE-500

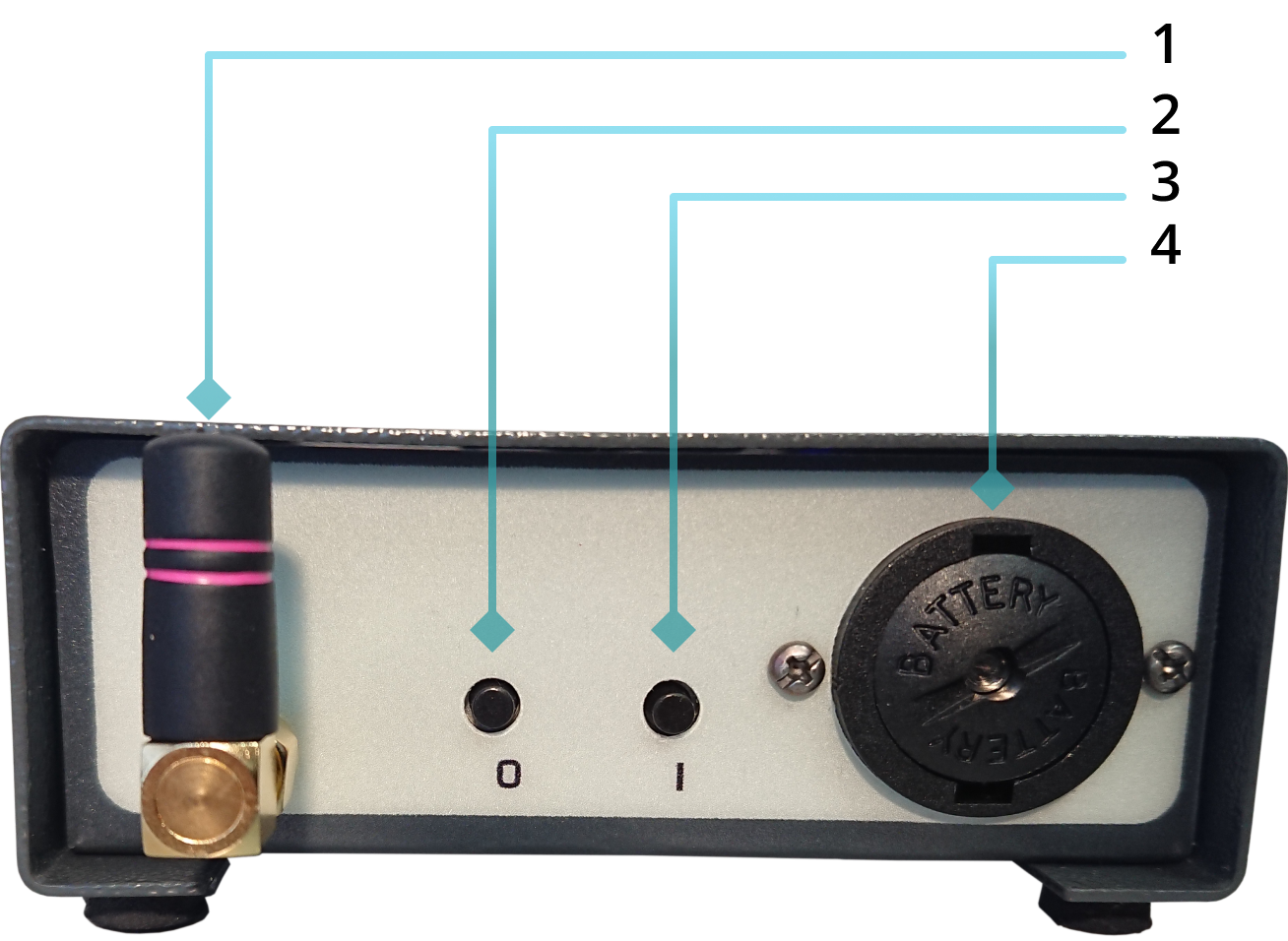

En la Figura 5.2 se muestra un esquema con las indicaciones del panel posterior (trasero). A continuación, se detalla cada una de ellas.

1. Antena: Antena Bluetooth que permite la conectividad entre el equipo y la computadora con el software JOAE-500 instalado en ella.
2. Apagar: Permite el apagado el equipo.
3. Encender: Permite el encendido el equipo.
4. Porta-pilas: Contiene las baterías AA recargables del equipo.

🔍

Figura 5.2: Panel posterior del OE-500

Sonda armada

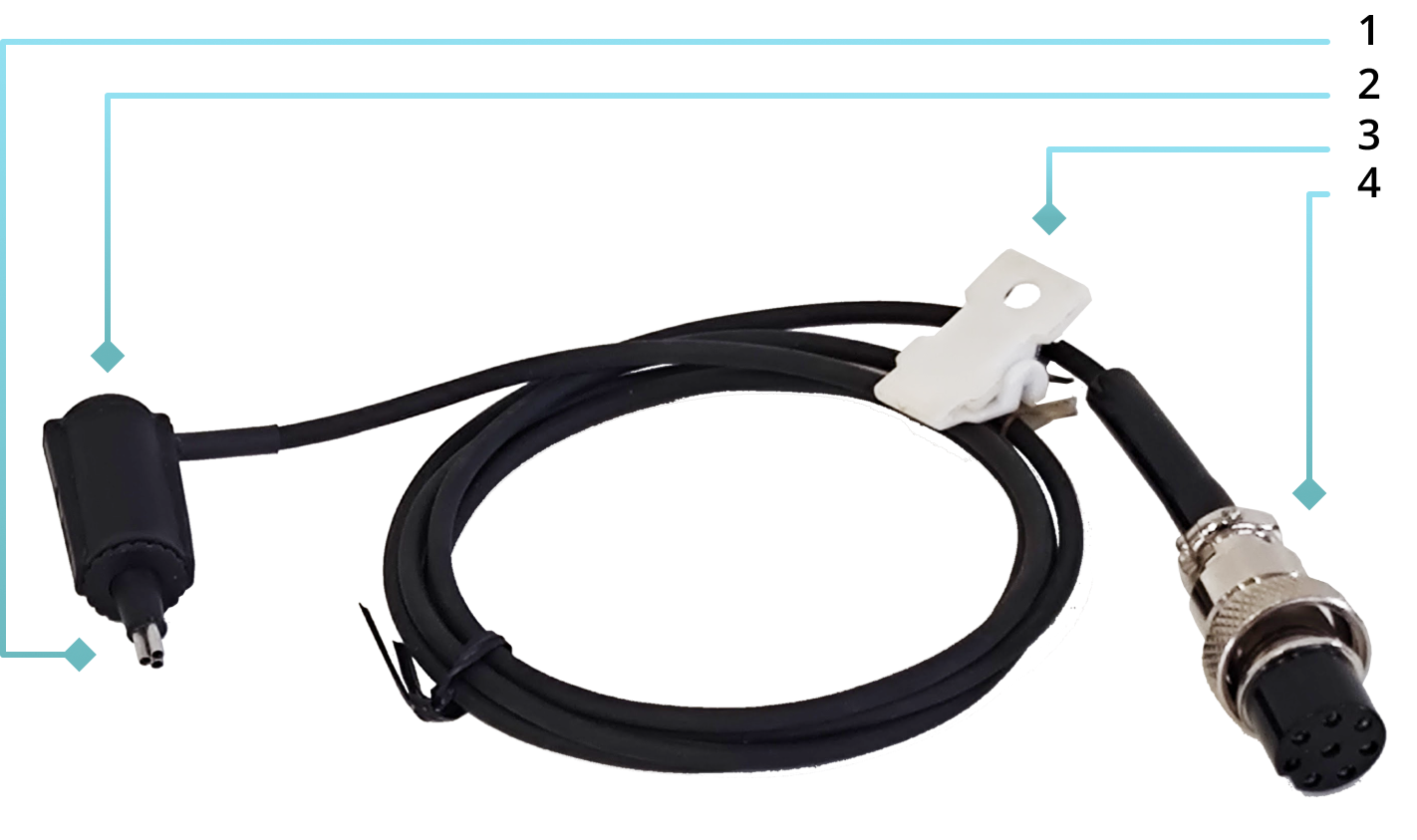

En la Figura 5.3 se muestra la sonda del equipo. A continuación, se detallan cada una de las partes:

1. Punta de la sonda: En la punta de la sonda se debe insertar la ojiva adecuada según el oído del paciente. Las ojivas vienen de diferentes tamaños para asegurar la correcta colocación de la sonda en el conducto auditivo.
2. Sonda
3. Gancho para sujetar el cable: Este “clip” permite engancharse a la ropa del paciente para evitar que el peso del cable dificulte la correcta posición de la sonda en el oído durante la prueba.
4. Conector hembra de la Sonda: Para la conexión de la sonda al equipo.

🔍

Figura 5.3: Sonda armada

Sonda desarmada

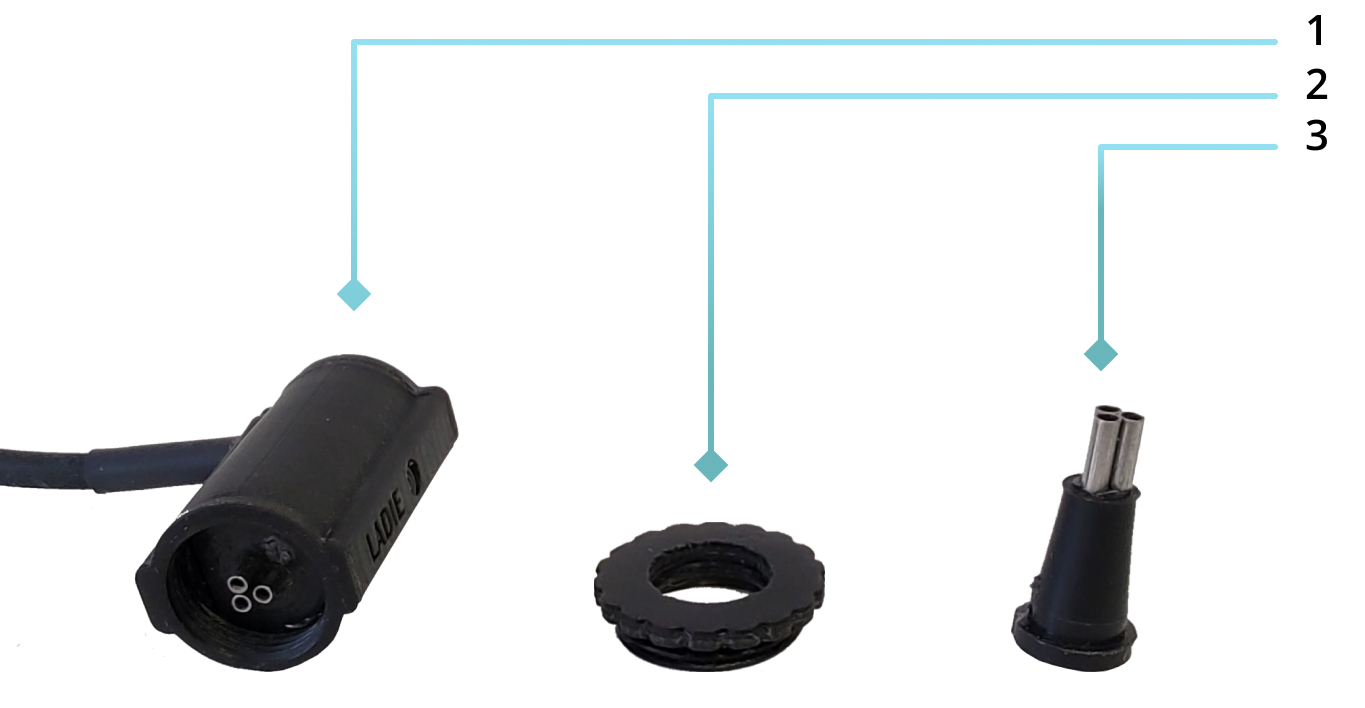

En la Figura 5.4 se muestra la Sonda desarmada con las indicaciones de cada uno de sus componentes. A continuación, se detallan cada uno de ellos:

1. Cuerpo de la Sonda: Lugar indicado para sujetarla y manipularla.
2. Tuerca de contención del conjunto: Sirve para asegurar la puntera de la sonda al cuerpo de esta. Se desenrosca manualmente.
3. Puntera de Sonda: Es la parte de la sonda que se extrae para limpiarla en caso de que se encuentre sucia o tapada.

🔍

Figura 5.4: Sonda desarmada
