Calibración

Antes de intentar verificar la calibración, es muy importante asegurarse de que tanto la sonda, como los tubos de plástico estén totalmente libres de obstrucciones. Si por algún motivo se deben cambiar los tubos antes mencionados, deberá asegurarse de que la longitud y el diámetro interno de los que se reemplazan sea la misma. En caso contrario, el instrumento deberá ser recalibrado por personal especializado.

Una vez estabilizado el funcionamiento del instrumento (transcurridos de 10 a 15 minutos desde el encendido), los pasos que deben seguirse para una correcta calibración son los siguientes:

Calibración del manovacuómetro (medidor de presión)​

  1. Dejando la sonda libre, la presión indicada debe ser cero (observar en el manovacuómetro que la aguja esté posicionada en cero).
  2. De no ser así, debe girarse el potenciómetro de calibración del manovacuómetro (nro 15 en Figura 4.2) hasta que el instrumento indicador de presión marque "0" (Figura 7.1).
figura-71-esquema-para-la-correcta-calibracion-del-manovacuo
🔍

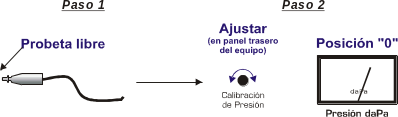

Figura 7.1: Esquema para la correcta calibración del manovacuómetro.

Calibración del medidor de compliancias para tono de sonda de 226 Hz​

A continuación se dan los pasos necesarios para realizar dicha calibración. (Ud. puede guiarse punto por punto observando la Figura 7.2).

figura-72-esquema-para-la-correcta-calibracion-del-sistema-d
🔍

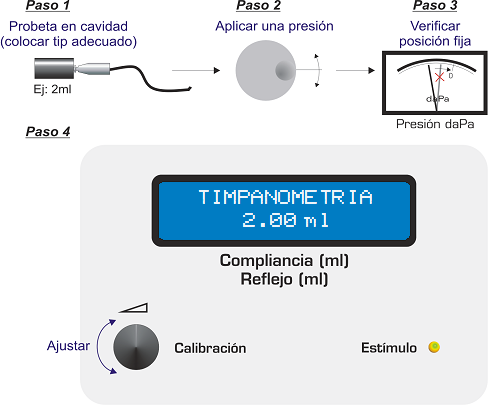

Figura 7.2: Esquema para la correcta calibración del sistema de compliancias.
  1. Coloque el selector de frecuencia de estímulo en la posición “226 Hz”.
  2. Coloque en la punta de la sonda la ojiva correspondiente a la cavidad de calibración e introdúzcala en ella girándola suavemente hasta que haga tope1. La cavidad de calibración está construida de manera tal que utilizando la ojiva indicada se produce un cierre hermético con la sonda (sin fugas de presión).
Nota 1

Presionando en este estado la tecla “Shift” y luego girando el control de nivel de canal derecho (canal 2) se puede escoger entre señal de micrófono o entrada auxiliar derecha.

  1. Verifique la hermeticidad del sistema. Para ello aplique alguna presión (positiva o negativa) con la bomba de presión.
  2. Una vez hecho lo anterior, la presión indicada por el manovacuómetro no debe variar. Si esto sucede (la aguja se comienza a desplazar hacia el 0) existe entonces una incorrecta colocación de la sonda en la cavidad. Ajuste dicha colocación hasta lograr la hermeticidad. De persistir la fuga, ver Localización de fallas.
  3. Coloque la llave de función en la posición “Timpanometría” y espere unos segundos hasta la estabilización del sistema (la lectura en el display no debe variar, debe ser estable).
  4. Deberá leerse en la pantalla el valor de la cavidad suministrada con el equipo. Si esto no es así, ajuste dicho valor mediante el accionamiento del control de calibración del sistema de compliancias.

De esta manera, queda calibrado el sistema de medición de compliancia y los valores leídos de la misma tendrán una tolerancia de ±10% o 0,1 ml (el mayor de ambos). Durante la realización de los posteriores estudios, los controles de calibración no deberán modificarse.

Calibración del medidor de compliancias para tono de sonda 1 kHz (función OPCIONAL)​

  1. Coloque el selector de frecuencia de estímulo en la posición “1 kHz” (la pantalla medirá en mmho, de lo contrario, Ud. no posee la opción de alta frecuencia).
  2. Repita los pasos 2 a 6, en este caso el valor es de 8,85 mmho (esto corresponde a la impedancia en 1 kHz de una cavidad de 2 cm3).
