Especificaciones generales

Normas
AudiómetroAudiómetro Tonal: IEC-60645 Tipo 4
SeguridadIEC-60601-1 - Clase I – partes aplicables del tipo BF
CEMIEC-60601-1-2 2007
Calibración
Conducción aéreaTDH-39 – ISO 389-1 1998
Conducción ósea (OP)B-71 – ISO 389-3 1994
Inserción (OP)Eartone ER-3A/3C – ISO 389-2 1994
Transductores
  • TDH-39 (fuerza estática de la vincha 4,5N ± 0,5N).
  • B-71 (fuerza estática de la vincha 5,4N ± 0,5N) (OPCIONAL).
    • Generación de sonido por vía aérea del vibrador: ver British Journal of Acoustics, 1980, páginas 73 a 75.
    • Efecto de distorsión armónica sobre los umbrales. Ver The Journal of the Acoustical Society of America 136, EL96 (2014); doi: 10.1121/1.4885771
  • E.A.R Tone 3A/5A (OPCIONAL).
Pulsador de respuesta de pacienteNO dispone.
MonitorNO dispone.
Estimulación
Niveles y frecuencias conducción aérea (Tono Puro)Mínimos (dBHL): -10 (125 Hz a 8000 Hz).
Máximos (dBHL): 80 (125 Hz); 100 (250 Hz); 115 (500 Hz); 120 (750 Hz a 4000 Hz) y 110 (6000 Hz y 8000 Hz).
Niveles y frecuencias conducción ósea (Tono Puro)Mínimos (dBHL): -10 (250 Hz a 6000 Hz).
Máximos (dBHL): 40 (250 Hz); 60 (500 Hz); 70 (750 Hz y 1000 Hz); 80 dB (1500 Hz a 3000 Hz); 75 (4000 Hz) y 50 (6000 Hz).
Tono ModuladoNO dispone.
EnmascaramientoNO dispone.
Selección de frecuenciaManual.
Selección de nivelesManual, en pasos de 5 dB.
LogoaudiometríaNO dispone.
Señales ExternasNO dispone.
Campo LibreNO dispone.
Almacenamiento Interno (OPCIONAL)50 audiometrías.
Conectores de datos1 conector USB B (compatible USB 2.0 o superior).
Dispositivos compatibles en conector de datosPC estándar, notebook. Requiere software y driver LADIE. OPCIONAL CONEXIÓN A PC.
Especificaciones en conectores de entrada de señalNO dispone de conectores de entrada.
Especificaciones en conectores de salida de señalDerecha e Izquierda7 Vrms @ 10 Ohms de carga. 125-8000 Hz -3 dB.
Ósea7 Vrms @ 10 Ohms de carga. 125-8000 Hz -3 dB.
Respuesta en frecuencia
SalidaFrecuencia [Hz]Linealidad [dB]
Vía aérea TDH-39125–4000+2 / -2
4000–6300+1 / -1
Vía ósea B-71250–4000+12 / -12
PantallaLCD alfanumérica 8 × 2.
Compatibilidad con SoftwareLADIE SGA (OPCIONAL).
Tiempo de calentamiento5 minutos.
Condiciones de funcionamientoTemperatura: 15 ºC – 40 ºC.
Humedad: 5% – 90%.
Presión: 98 kPa a 104 kPa.
Dimensiones23 cm de ancho × 19 cm de profundidad × 6 cm de alto.
Peso (sin accesorios)2,5 kg.
Accesorios
Incluidos
  • Vía aérea completa.
  • Fuente de alimentación externa.
  • Manual de Uso del Audiómetro AD-101.
Opcionales
  • Vía Ósea completa + Firmware de Vía Ósea (AD-101-VO).
  • Auriculares de Inserción E.A.R. Tone + Firmware (AD-16-INS).
  • Firmware de conexión a PC + software LADIE SGA (AD-101-PC).
  • Firmware de almacenamiento en memoria (AD-101-AI).
Alimentación
Fuente de alimentaciónSuministrada con el equipo. 220 V (±10%) – 50/60 Hz.
Equipo
Icono de advertenciaDebe utilizarse exclusivamente la fuente suministrada.
Tensión y corriente máxima: +12 Vcc – 300 mA, -12 Vcc – 300 mA, +5 Vcc – 100 mA.

Conector de alimentación, 8 pines
Transporte y almacenamiento
Condiciones de transporte y almacenamiento

Niveles equivalentes de umbrales de referencia de los transductores

TransductorTDH-39EAR3AB-71
Impedancia (Ω)10 Ω10 Ω10 Ω
Acoplador6 cm³2 cm²Mastoide
RETSPLRETSPLRETSFL
125 Hz4526-
250 Hz271467
500 Hz13.55.558
750 Hz8248.5
1000 Hz7.5042.5
1500 Hz7.5236.5
2000 Hz9331
3000 Hz11.53.530
4000 Hz125.535.5
6000 Hz16240
8000 Hz15.50-

Asignación de pines

ENCHUFECONECTORNOMBREPIN 1PIN 2
DerechoPlug 6.3mm MONOPlug 6.3 mm MONOGNDSeñal
IzquierdoPlug 6.3mm MONOPlug 6.3 mm MONOGNDSeñal
ÓseaPlug 6.3mm MONOPlug 6.3 mm MONOGNDSeñal
OTROS
ENCHUFECONECTORNOMBREPINESFUNCIÓN

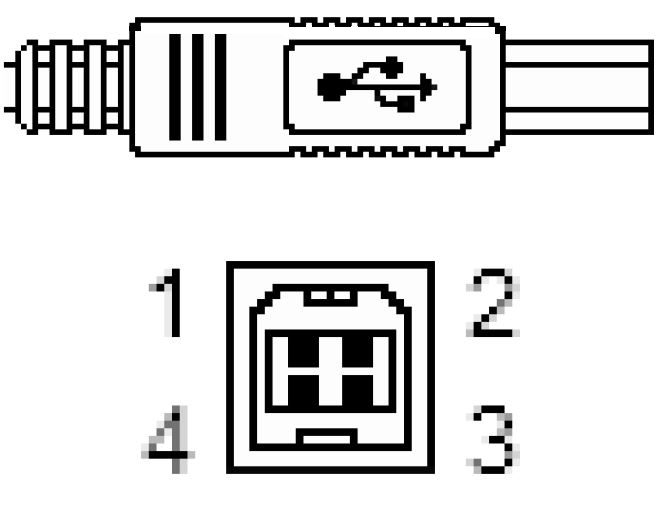

USBUSB tipo BUSB tipo B1+ 5 Vdc
2Data -
3Data +
4GND
AlimentaciónConector PLT 8 pines a roscaConector PLT 8 pines a rosca1+5 Vdc
2+12 Vdc
3GND (de 2 y 4)
4-12 Vdc
5GND (de 1)
6Sin uso
7Sin uso
8Sin uso

Atenuación de auriculares

FRECUENCIA
[Hz]
ATENUACIÓN (DB)
TDH-49 CON
ALMOHADILLA MX-411
ER3A/3C1TDH-49 CON PELTOR H7A /
OPTIME II H520 A2
12533314,6
25053620,2
50073832,3
1000153639,6
2000263236,2
4000324635,4
8000284440,2

(1) ISO 8253-1 2010.

(2) Atenuación media informada por el fabricante.

Compatibilidad electromagnética

GUÍA Y DECLARACIÓN DEL FABRICANTE - EMISIONES ELECTROMAGNÉTICAS
Los audiómetros LADIE AD-101 son adecuados para usarse en el ambiente electromagnético especificado debajo.

El usuario final del equipo debe asegurarse que el mismo sea usado en dicho ambiente.
ENSAYO DE EMISIONES (NORMA)CONFORMIDADENTORNO ELECTROMAGNÉTICO - GUÍA
Interferencia radiada CISPR 11Grupo 1Los audiómetros LADIE AD-101 usan energía de RF sólo para su función interna, por ello sus emisiones de RF son muy bajas y no es probable que causen interferencia en los aparatos electrónicos ubicados en las proximidades.
Interferencia conducida CISPR 11Clase BLos audiómetros LADIE AD-101 son adecuados para usarse en todos los establecimientos, incluyendo los establecimientos domésticos y aquellos conectados directamente a la red pública de alimentación de baja tensión que alimenta a los edificios utilizados para viviendas.
Emisiones de armónicos IRAM 2491-3-2 (IEC 61.000-3-2)Clase A
Fluctuaciones de tensión / parpadeo IRAM 2491-3-3 (IEC 61.000-3-3)
GUÍA Y DECLARACIÓN DEL FABRICANTE - INMUNIDAD ELECTROMAGNÉTICA
Los audiómetros LADIE AD-101 son adecuados para usarse en el ambiente electromagnético especificado debajo.

El usuario final del equipo debe asegurarse que el mismo sea usado en dicho ambiente.
ENSAYO DE INMUNIDAD (NORMA)NIVEL DE ENSAYONIVEL DE CONFORMIDADENTORNO ELECTROMAGNÉTICO - GUÍA
Descarga electroestática IRAM 2491-4-2 (IEC 61.000-4-2)
±6 kV por contacto
±8 kV por aire

±6 kV por contacto
±8 kV por aire
Es recomendable que los pisos sean de madera, hormigón o cerámica.

Si los suelos están cubiertos con material sintético, se recomienda que la humedad relativa sea al menos del 30%.
Transitorios / Salvas rápidas IRAM 2491-4-4 (IEC 61.000-4-4)
±2 kV para líneas de alimentación de red
±1 kV para línea de entrada/salida

±2 kV para líneas de alimentación de red
±1 kV para línea de entrada/salida
La calidad de la red de alimentación se recomienda sea de un entorno comercial típico o la de un establecimiento hospitalario.
Onda de choque IEC 61.000-4-5
±1 kV en modo diferencial
±2 kV en modo común

±1 kV en modo diferencial
±2 kV en modo común
Pozos de tensión, interrupciones breves y variaciones de tensión en las líneas de entrada de alimentación IRAM 2491-4-11 (IEC 61.000-4-11)< 5% UT (caída > 95% en UT) para 0,5 ciclos
40% UT (caída 60% en UT) para 5 ciclos
70% UT (caída 30% en UT) para 25 ciclos
< 5% UT (caída > 95% en UT) para 5 s.
< 5% UT (caída > 95% en UT) para 0,5 ciclos
40% UT (caída 60% en UT) para 5 ciclos
70% UT (caída 30% en UT) para 25 ciclos
< 5% UT (caída > 95% en UT) para 5 s.
La calidad de la red de alimentación se recomienda sea de un entorno comercial típico o la de un establecimiento hospitalario.

El usuario del audiómetro LADIE AD-101 puede alimentarlo si quiere con una fuente de alimentación ininterrumpida.

UT es la tensión de alimentación de alterna antes de la aplicación del nivel de ensayo.
GUÍA Y DECLARACIÓN DEL FABRICANTE - INMUNIDAD ELECTROMAGNÉTICA
Los audiómetros LADIE AD-101 son adecuados para usarse en el ambiente electromagnético especificado debajo.

El usuario final del equipo debe asegurarse que el mismo sea usado en dicho ambiente.
ENSAYO DE INMUNIDAD (NORMA)NIVEL DE ENSAYONIVEL DE CONFORMIDADENTORNO ELECTROMAGNÉTICO - GUÍA
Campo magnético a frecuencia de red (50/60 Hz) IEC 61.000-4-83 A/m0,3 A/mLos campos magnéticos a frecuencia de red deberían estar a los niveles característicos de una locación comercial u hospitalaria típicas.
RF conducida IEC 61.000-4-6
RF radiada IEC 61.000-4-3

3 V en valor eficaz
150 KHz a 80 MHz
3 V/m
80 MHz a 2,5 GHz

3 V en valor eficaz
3 V/m
No se recomienda usar Equipos móviles o portátiles de comunicaciones de RF cerca de cualquier parte de los audiómetros LADIE AD-101, incluyendo los cables.

La distancia de separación recomendada (d) a la frecuencia del transmisor es:
d = 1,2√P 80 a 800 MHz;
d = 2,3√P 800 a 2500 MHz.

Donde P es la potencia máxima de salida del transmisor en watts (W) conforme al fabricante del transmisor y d es la distancia en metros.

Las intensidades del campo del transmisor de radiofrecuencia, según se determine por un estudio electromagnético del lugar, se recomiendan sea menor al nivel de conformidad mencionado en cada caso.
