Descripción del equipo

Panel frontal

🔍

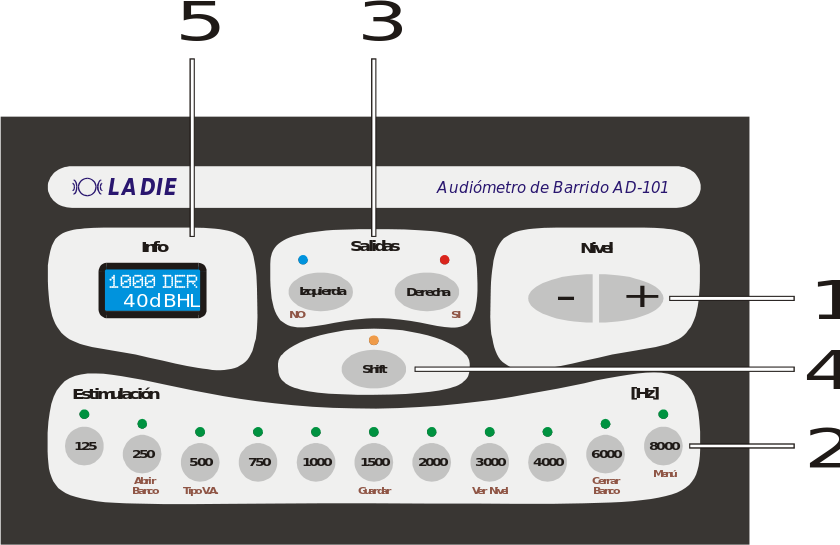

Figura 4-1: Controles e indicaciones del panel frontal

En la Figura 4-1 se muestra un esquema de los controles e indicadores del panel frontal.

A continuación se detallan las funciones de ellos:

1. Selector de nivel: regula la intensidad de la señal de prueba pulsando el signo + o –, para aumentar o disminuir. Está calibrado en dB (HL) y graduado en pasos de 5 dB.
2. Selector de frecuencia y presentación de estímulo: presenta la estimulación tonal en la frecuencia indicada. El indicador luminoso se enciende en sincronismo con la presentación.
3. Selector de salida: selecciona el oído a estudiar. Un led indica el oído que está siendo estimulado.
4. Selector Shift: este selector habilita la función secundaria de las teclas, en caso de poseerlas. Están indicadas en color rojo, en la parte inferior de las teclas. Para activarlas deberá seleccionar Shift (se encenderá una luz indicando que ha sido pulsado) y luego la tecla con la función secundaria que desee.
5. Display LCD: permite visualizar la información del equipo.

Panel posterior

🔍

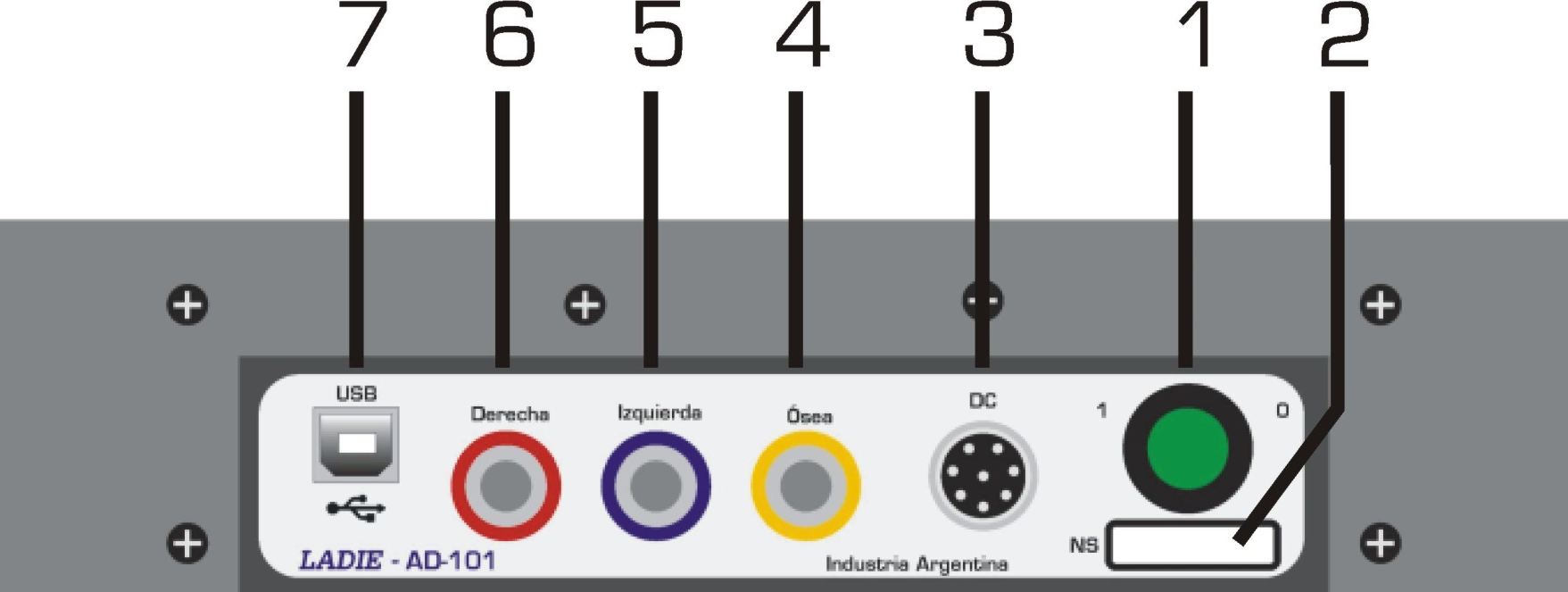

Figura 4-2: Controles e indicaciones del panel trasero

En la Figura 4-2 se esquematiza el panel posterior (trasero) del AD-101, el cual consta de las siguientes conexiones y elementos:

1. Interruptor ON/OFF: permite el encendido y apagado del equipo.
2. Número de serie: indica el número de serie del equipo.
3. Conexión de fuente de alimentación: conector para la fuente de alimentación suministrada con el equipo. Se debe tener la precaución de no posicionar el equipo de manera de dificultar la operación de desconexión.
4. Salida vía ósea (amarillo): conector para el vibrador óseo Radioear B-71.
5. Salida vía aérea izquierda (azul): conector para el auricular izquierdo (TDH-39 o Insert en caso de ser adquirido).
6. Salida vía aérea derecho (rojo): conector para el auricular derecho (TDH-39 o Insert en caso de ser adquirido).
7. Puerto USB: conexión a PC.
