Descripción del equipo

panel-frontal
🔍

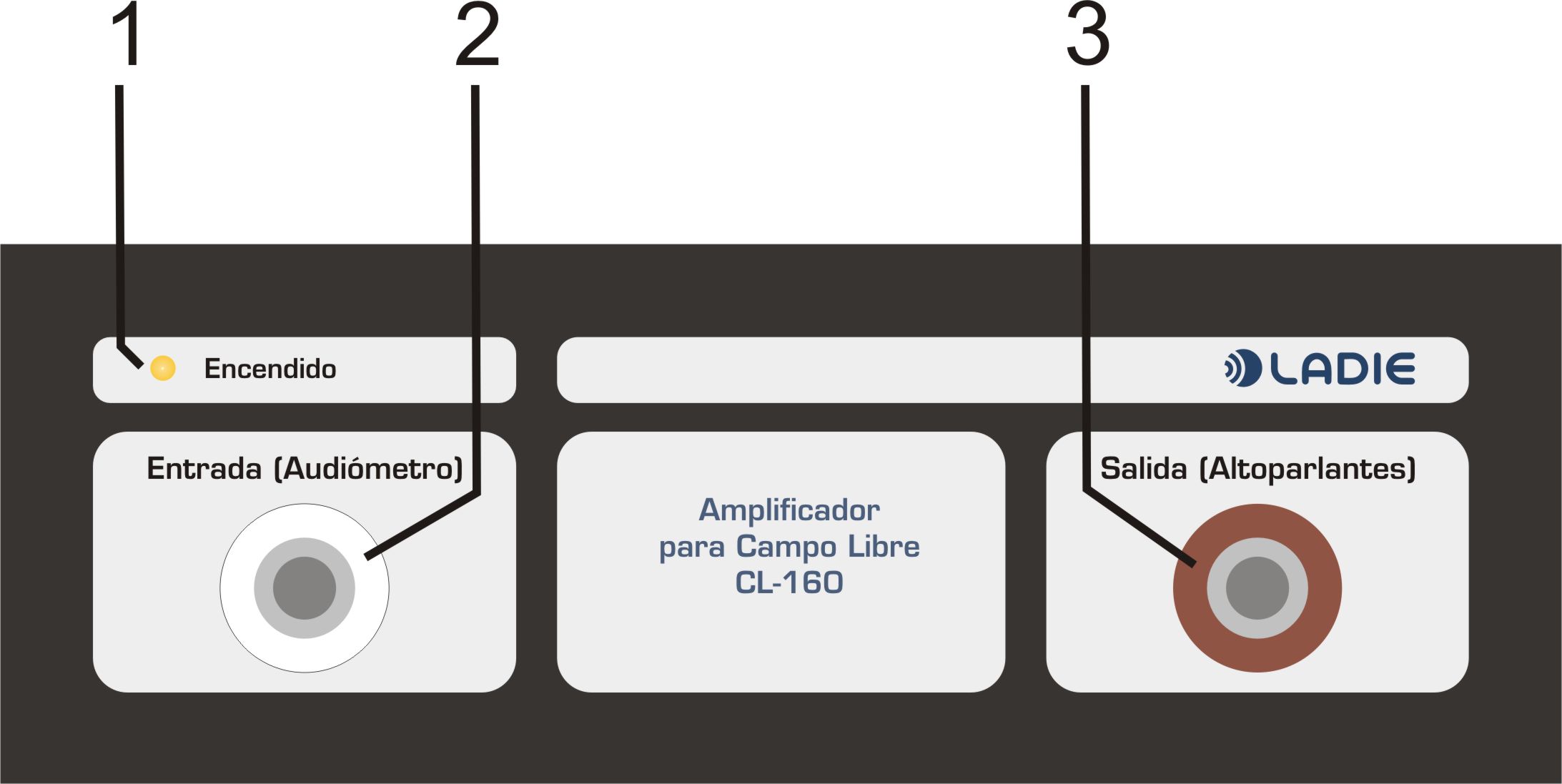

Figura 4.1: Panel frontal del CL-160.
panel-posterior
🔍

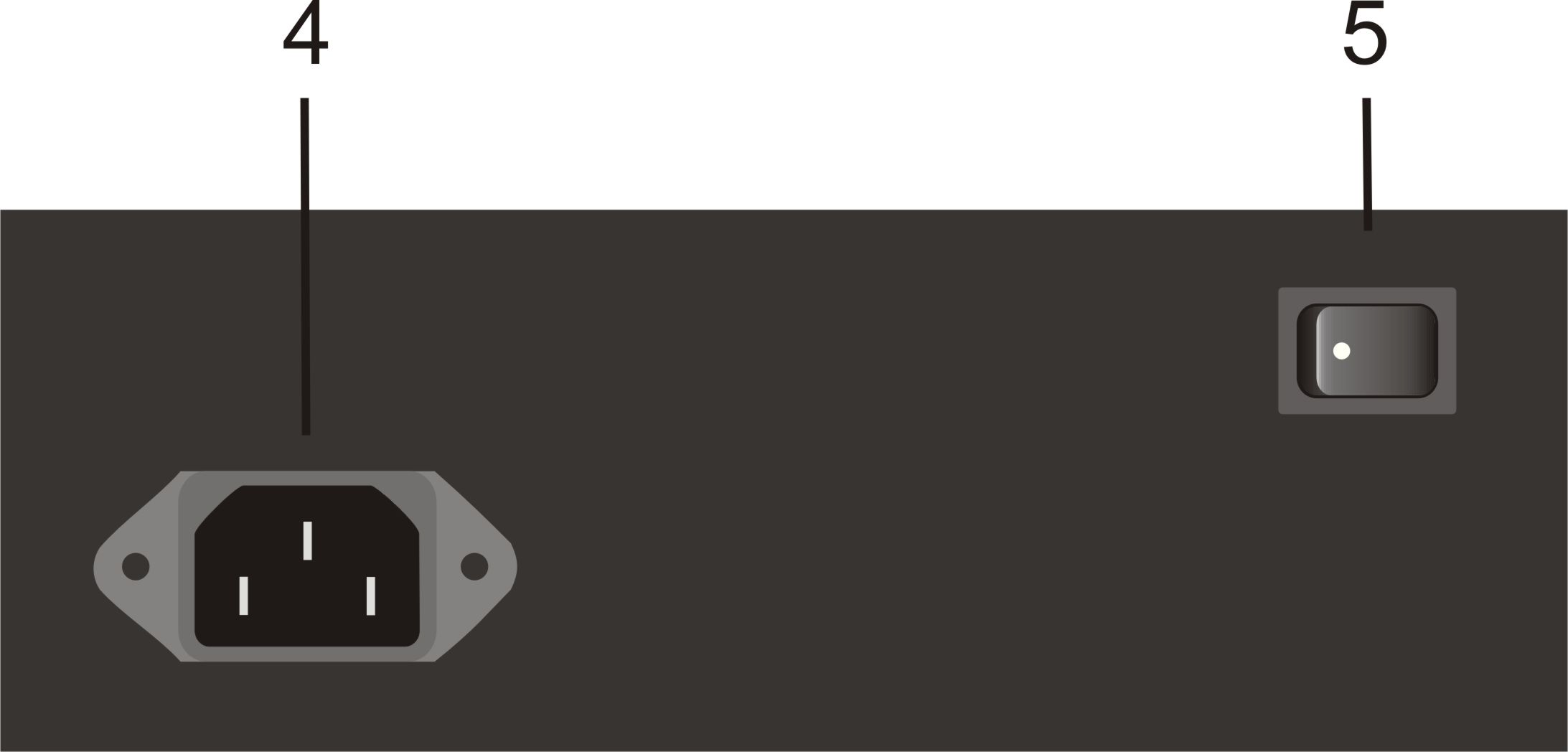

Figura 4.2: Panel posterior del CL-160.

En la Figura 4.1 se muestra un esquema de los conectores e indicadores del panel frontal del CL-160 y en la Figura 4.2 se esquematizan los elementos del panel posterior (trasero) del mismo.

A continuación, se detallan las funciones de ellos:

  1. Indicador de encendido: luz que indica el encendido del equipo.
  2. Entrada (Audiómetro): conector para enchufar el cable que trae señal del audiómetro (el otro extremo debe enchufarse a la salida de campo libre del audiómetro).
  3. Salida (Altoparlantes): conector para enchufar el cable que conecta los altoparlantes. En caso de contar con cabina audiométrica se deberá enchufar el cable provisto (salida a tablero) para conectar esta salida al tablero de la cabina; el cable que conecta a los altoparlantes deberá entonces conectarse al otro lado del tablero.
  4. Alimentación: conector de tres espigas para enchufar el cable de alimentación suministrado con el equipo.
  5. Interruptor de encendido: permite el encendido y apagado del equipo
